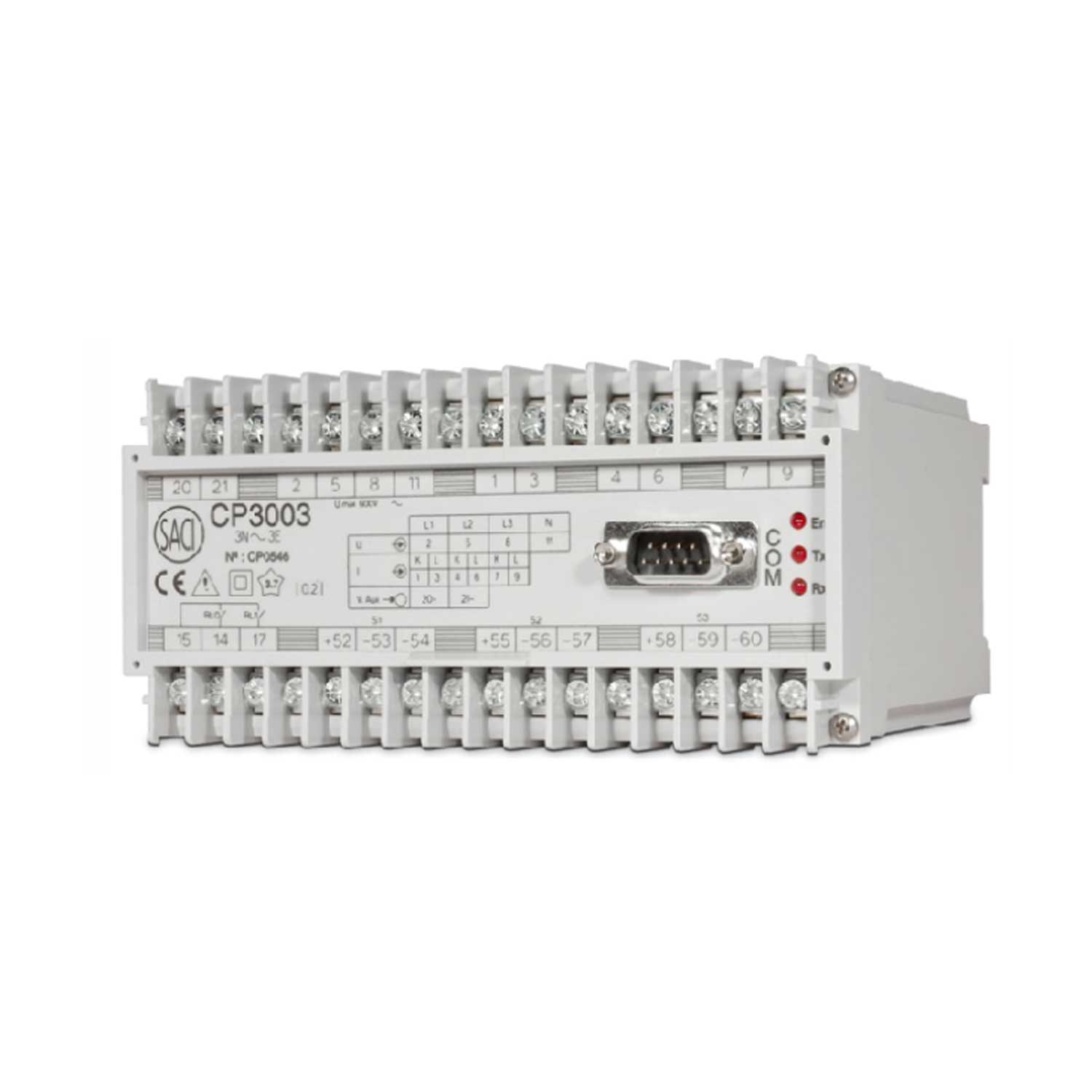

Convertidores Programables CP200_ – CP300_ – CP400_

Descripción: Los convertidores de medida CP200_, CP300_ ó CP400_ son controlados por un microprocesador de 16 bit. Su configuración se realiza por medio de software. Cuenta con dos, tres o cuatro salidas analógicas y con dos salidas con contactos, que son configurables como impulsos de energía, alarma o contactos programables. La salida de serie puede ser RS 232, RS 485 o RS485.

Su utilización presenta las siguientes ventajas:

  • Mayor precisión y fiabilidad
  • Fácil transporte de la señal de medida mediante dos cables de pequeña sección o cable apantallado
  • Posibilidad de tratamiento por ordenador de todos los datos obtenidos.
  • Bajo consumo de entrada permitiendo usar transformadores de medida de menor presencia
  • Ahorro en materiales y coste en el montaje de instalación
  • Ahorro en stock de aparatos de medida al suministrar una señal de salida normalizada

Conexiones

Dimensions

SALIDAS ANALÓGICAS

  • Magnitud de medida seleccionable para cada salida analógica
  • Principio y fin de escala programable en el rango de salida
  • Valores nominales de final de escala 1, 5, 10, 20 ó 4-20 mA C.C y 1, 5 ó 10 V CC. uni o bidireccional
  • Aislamiento por optoacoplador

SALIDAS DIGITALES

  1. Dos salidas de relé (10 A, 30 V C.C / 250 V C.A)
  2. Programables como:
  3. Impulsos para energía activa o energía reactiva
  4. Alarma de máxima o mínima relacionables con la magnitud de medida
  5. Contactos de salida (controlados desde la unidad central)

SALIDA DE SERIE

  • Tipo RS 232, RS 485 o RS 232 y RS 485
  • Solo lectura: magnitudes eléctricas y datos
  • Solo escritura: datos de programa, reset y activación de los contactos de salida.
  • 2 ó 4 hilos directos al equipo
  • Protocolo de comunicación MODBUS / JBUS
  • Aislamiento por medio de optoacoplador

CONFIGURACIÓN

A través de la salida de serie:

  1. Velocidad de transmisión: 9600 baudios por defecto
  2. Dirección: 0 – 255
  3. Corriente primaria
  4. Tensión primaria
  5. Salidas analógicas: magnitud de medida, principio y final de escala
  6. Salidas digitales programables como:
  7. Impulsos de energía: constante de energía activa o reactiva
  8. Alarma: magnitud de medida, valor y tipo de alarma (máx. o min.)
  9. Contactos de salida controlados desde el ordenador

ENTRADAS

  • Corriente alterna: 5 A ó 1 A (…/5 ó …/1 A)
  • Rango de medida: 0 – 120 %
  • Tensión alterna: 100, 110, 230, 400 ó 440 V

Salidas analógicas:

  • 1, 5, 10, 20 ó 4-20 mA
  • 1, 5, 10, 1-5 ó 2-10 V
  • Impedancia de carga:
  • RO (kohm) = 12 V /lo (mA) Max
  • RO (kohm) = Vo / 30 mA Min
  • Límite de saturación: 1,2 lo – 1,2 Vo

OTRAS CARACTERÍSTICAS

  • Salidas digitales: 2 relés
  • Salida de serie: RS 232, RS 485 o ambas
  • Protocolo: MODBUS / JBUS
  • Velocidad de transmisión: Seleccionable 300 – 19200 baudios
  • Frecuencia de utilización: 50 y 60 Hz
  • Temperatura de referencia: 23 ºC ± 1 ºC
  • Coeficiente de temperatura: 2 relés
  • Temp. de funcionamiento: -10 ºC a +55 ºC
  • Error de linealidad: ≤ 0,05
  • Rizado: ≤ 0,1 %
  • Temperatura de respuesta: ≤ 200 ms (0-90 % lo)
  • Coeficiente de frecuencia: Inapreciable
