Convertidores programables ATS1P, ATS2P
El convertidor ATS2P realiza la medida de resistencia desde un sensor OLTC y el convertidor ATS1P realiza la medida de la temperatura desde un sensor PT 100 ó PT 1000. Estos equipos convierten la señal a una de corriente o de tensión continua proporcional y aislada del circuito que se está midiendo.
Los convertidores se alimentan localmente, mediante una fuente universal aislada. Estos convertidores incorporan puertos de comunicaciones RS485 Y USB, para configuración y lectura de datos.
El convertidor ATS2P realiza la medida de resistencia desde un sensor OLTC y el convertidor ATS1P realiza la medida de la temperatura desde un sensor PT 100 ó PT 1000. Estos equipos convierten la señal a una de corriente o de tensión continua proporcional y aislada del circuito que se está midiendo.
Los convertidores se alimentan localmente, mediante una fuente universal aislada. Estos convertidores incorporan puertos de comunicaciones RS485 Y USB, para configuración y lectura de datos.

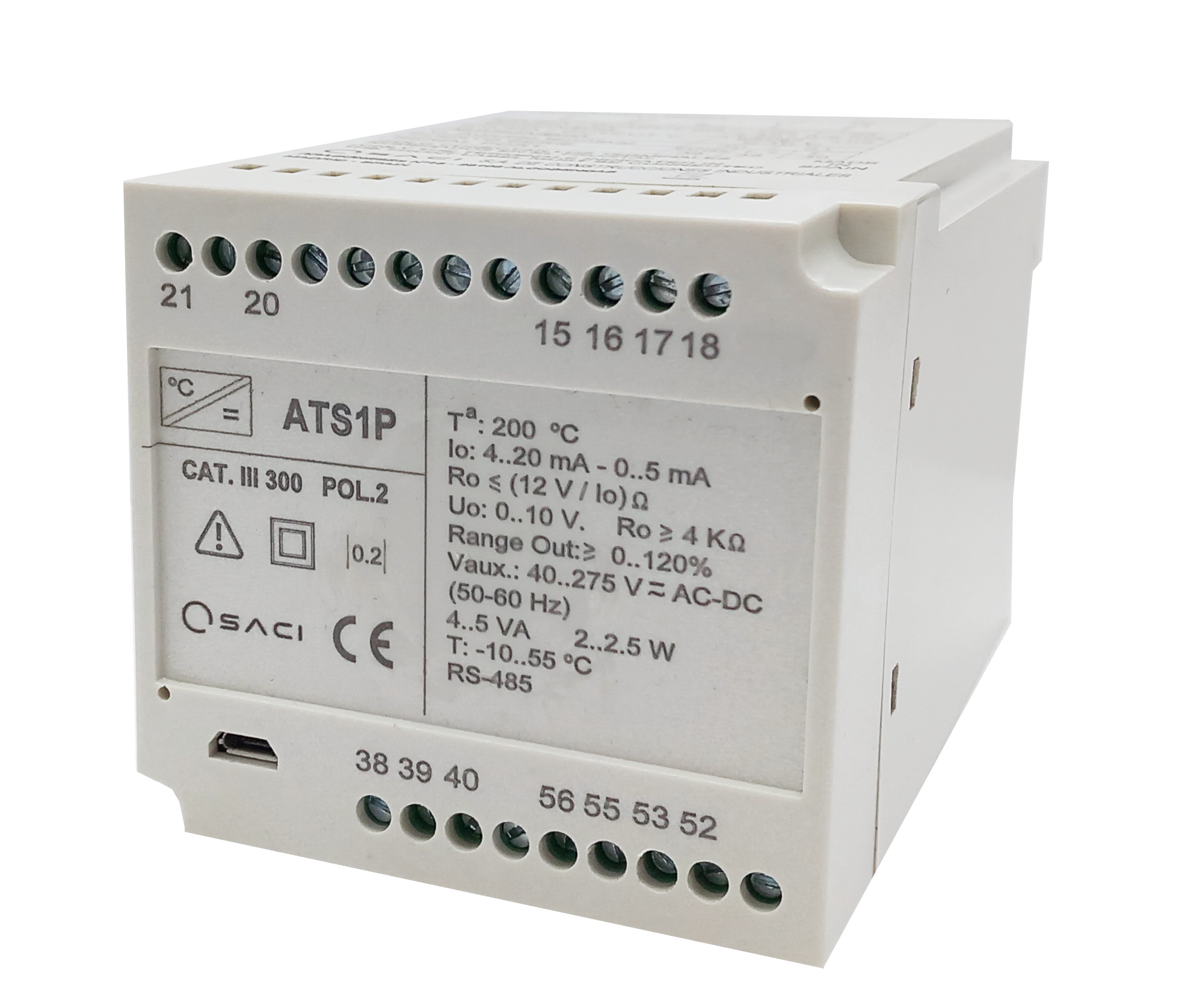

ATS1P – Sensor de temperatura PT-100
-
- Temperatura: Sonda PT100 (0-100; 0-600ºC)
- Rango: 0-100%
- Entrada: PT100 – PT1000

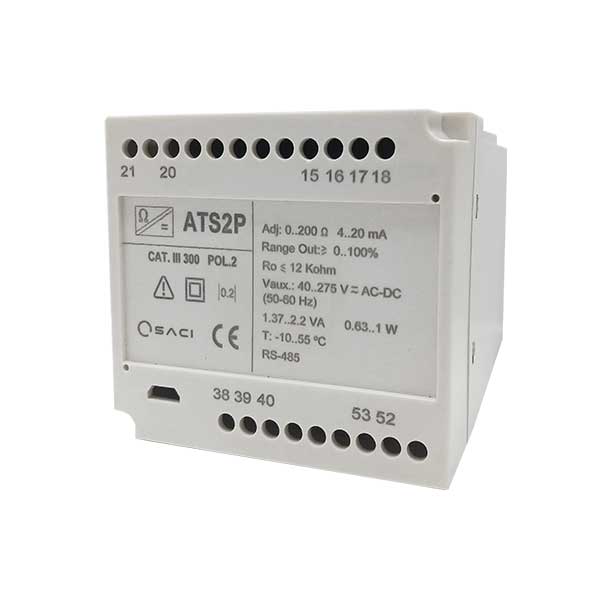

ATS2P – Resistencia
-
- Resistencia: 0-100; 0-3000 Ohm
- Rango: 0-100%
- Entrada: Sensor OLTC
Detalles técnicos
- Características técnicas
- Datos técnicos
ATS1P – Sensor de temperatura PT-100
-
- Temperatura: Sonda PT100 (0-100; 0-600ºC)
- Rango: 0-100%
- Entrada: PT100 – PT1000
ATS2P – Resistencia
-
- Resistencia: 0-100; 0-3000 Ohm
- Rango: 0-100%
- Entrada: Sensor OLTC
Comunicaciones
-
- Puerto serie: RS485 / USB
- Protocolo: MODBUS/RTU
- Velocidad comunicación: 2400, 4800, 9600 Bd
SALIDA ANALÓGICA
- Corriente: 4..20 mA / 0..5 mA
- Tensión: 0..10 V
- Impedancia de carga: Ro (kΩ) = 12 / Io (mA) Max. (mA). Ro (kΩ) = Vo / 25 mA Min. (V)
- Límite de saturación: < 25 mA
- Máxima tensión en circuito abierto: 16V
ALIMENTACIÓN AUXILIAR
- Tensión auxiliar: Universal 40-270V AC/DC
- Consumo: 1,37..2,2 VA. 0,63..1W
- Frecuencia: 50 – 60 Hz
