Convertidor de medida ATA_
Categorías: Convertidores de Medida
- Instrucciones de uso
- Software
- Certificado
Descripción: Los convertidores de medida transforman cualquier magnitud eléctrica en una intensidad o tensión de corriente continua o alterna, así, se utilizan en aquellas instalaciones en las que es necesario centralizar las medidas, permitiendo disponer el cuadro de señalización a distancia de los puntos donde se desea medir. Los convertidores convencionales (AT…) tienen una salida analógica en miliamperios o en voltios que es proporcional al valor de la magnitud que están midiendo.
En este caso, el convertidor ATA_ mide valores de ángulo fase.
Su utilización presenta las siguientes ventajas:
- Mayor precisión y fiabilidad
- Fácil transporte de la señal de medida mediante dos cables de pequeña sección o cable apantallado
- Posibilidad de tratamiento por ordenador de todos los datos obtenidos.
- Bajo consumo de entrada permitiendo usar transformadores de medida de menor presencia
- Ahorro en materiales y coste en el montaje de instalación
- Ahorro en stock de aparatos de medida al suministrar una señal de salida normalizada
- Características técnicas
- Datos técnicos
- Versiones
Monofásico, corriente alterna
- ATA

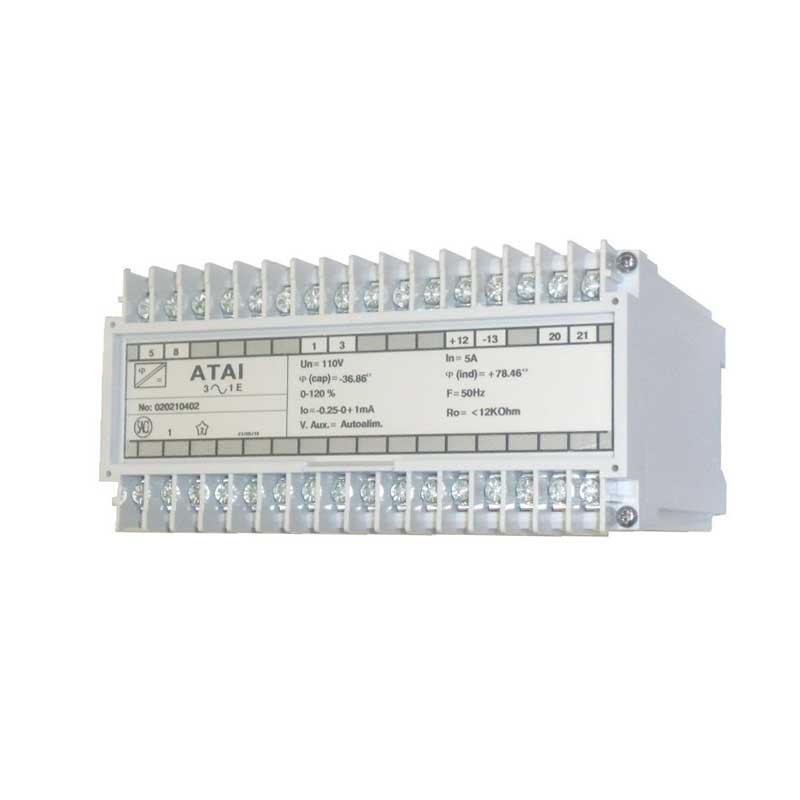

Trifásico equilibrado, corriente alterna
- ATAI
Ángulo de fase entre tensiones
- ATAU
ATA
- Entrada: 1 ó 5 A CA
- Salida: 1’5, 10 ó 20 mA
- Tensión auxiliar: Autoalimentado
ATAI
- Entrada: 1 ó 5 A CA
- Salida: 1’5, 10 ó 20 mA
- Tensión auxiliar: Autoalimentado
ATAU
- Entrada: 1 ó 5 A CA
- Salida: 1’5, 10 ó 20 mA
- Tensión auxiliar: Autoalimentado
