Supervisor de baja tensión SBT4V-5C

Catálogo general

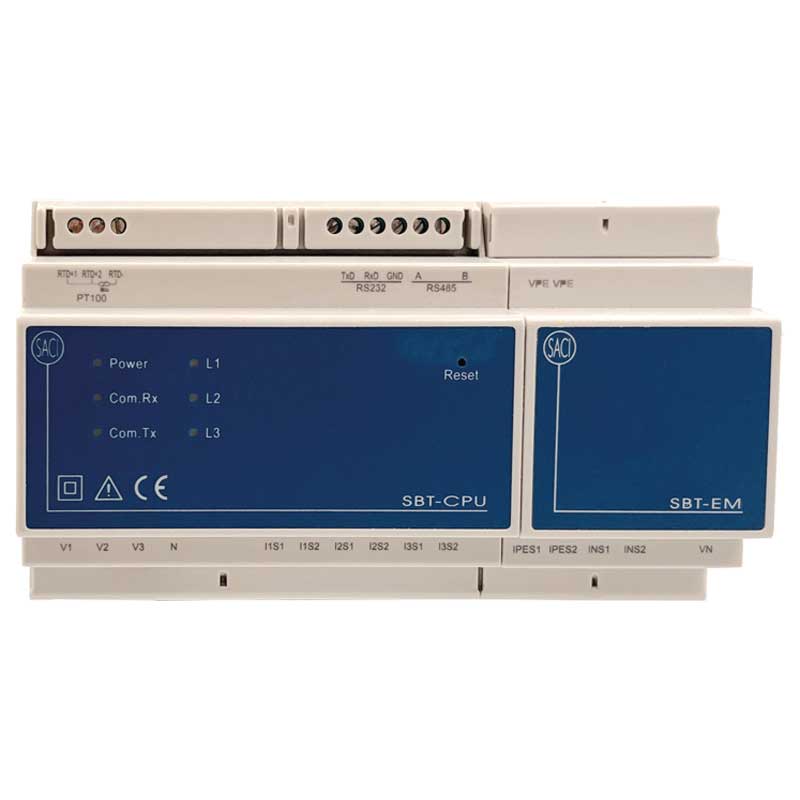

Descripción: El equipo SBT4V-5C es un analizador de redes digital, cuyo principal objetivo es el recabar la información de medidas y datos relativos a una red trifásica de baja tensión. Con capacidad para medir las tres tensiones y las tres corrientes principales de una instalación trifásica.

Para completar este producto, será necesario adquirir el display HMI SBT-D y el centro de comunicación SBT-C.

Conexiones

Dimensiones

Características técnicas
Datos técnicos
Versiones

Dispone de la capacidad de medir las tensiones entre las fases L1, L2 y L3 con respecto al neutro y la tensión entre el neutro y la tierra de protección
5 entradas de medida de corriente que se pueden usar para la medida de las tres corrientes principales, L1, L2 y L3
Las corrientes auxiliares que circulan por la línea de neutro y por la línea de la tierra de protección
El equipo dispone de varias líneas de comunicaciones para poder transmitir los datos a sistemas remotos en los cuales poder realizar tareas de gestión y control

ESPECIFICACIONES ELÉCTRICAS

Frecuencia: 50 – 60 Hz
Rango de medida: 45 – 65 Hz
Tensión: 3 tensiones y neutro
Medida fase-neutro: 108 / 264 V CA
Medida neutro-tierra: 0 / 230 V CA
Rango de corriente: 1 / 5 A
Rango de medida: 2 xIn
Consumo: < 0.2 VA
Entradas: 5
Sobrecorriente: 20 xIn / 1 min
Tensión auxiliar: Autoalimentado
Rango: 108 / 264 V CA fase-neutro
Consumo: < 5W / 14 VA
Temperatura de funcionamiento: – 25 ºC / 70 ºC
Temperatura de almacenamiento: – 40 ºC / 85 ºC
Frecuencia industrial: 50 Hz, 2 kV
Medida de temperatura: 3 hilos PT 100
Rango medida temperatura: – 50 ºC / 150 ºC

COMUNICACIONES ETHERNET

Conector: RJ 45
Aislamiento: Transformador interno de acoplamiento
Conexión: Cable cat.5e
Velocidad: 10 / 100 automática
Protocolo: TCP Modbus
Puerto: 502

COMUNICACIONES RS232C / RS485

Puerto de serie: Aislamiento óptico
Tensión: 2 kV / 1 min
Velocidad programable: 1200 – 115200 baudios
Paridad: Par, impar o ninguna
Bits de datos: 5 – 8
Bits de stop: 1 / 2
Protocolo: Modbus RTU

ESPECIFICACIONES MECÁNICAS

Material: Caja plástico auto-extinguible UL94V0
Montaje: Carril DIN
Conexión: Borna fija PT100
Borneros de tensión: 2.5 mm2
Borneros de corriente: 4 mm2
Borneros de comunicaciones: 1.5 mm2
Protección: IP 40

SACI es una de las principales compañías Europeas centradas en el diseño, fabricación y comercialización de equipos orientados al Control Eléctrico y Eficiencia Energética.
