Resistencia Shunt

Conexión para valores elevados de intensidad en circuitos de corriente continua.

Conexiones

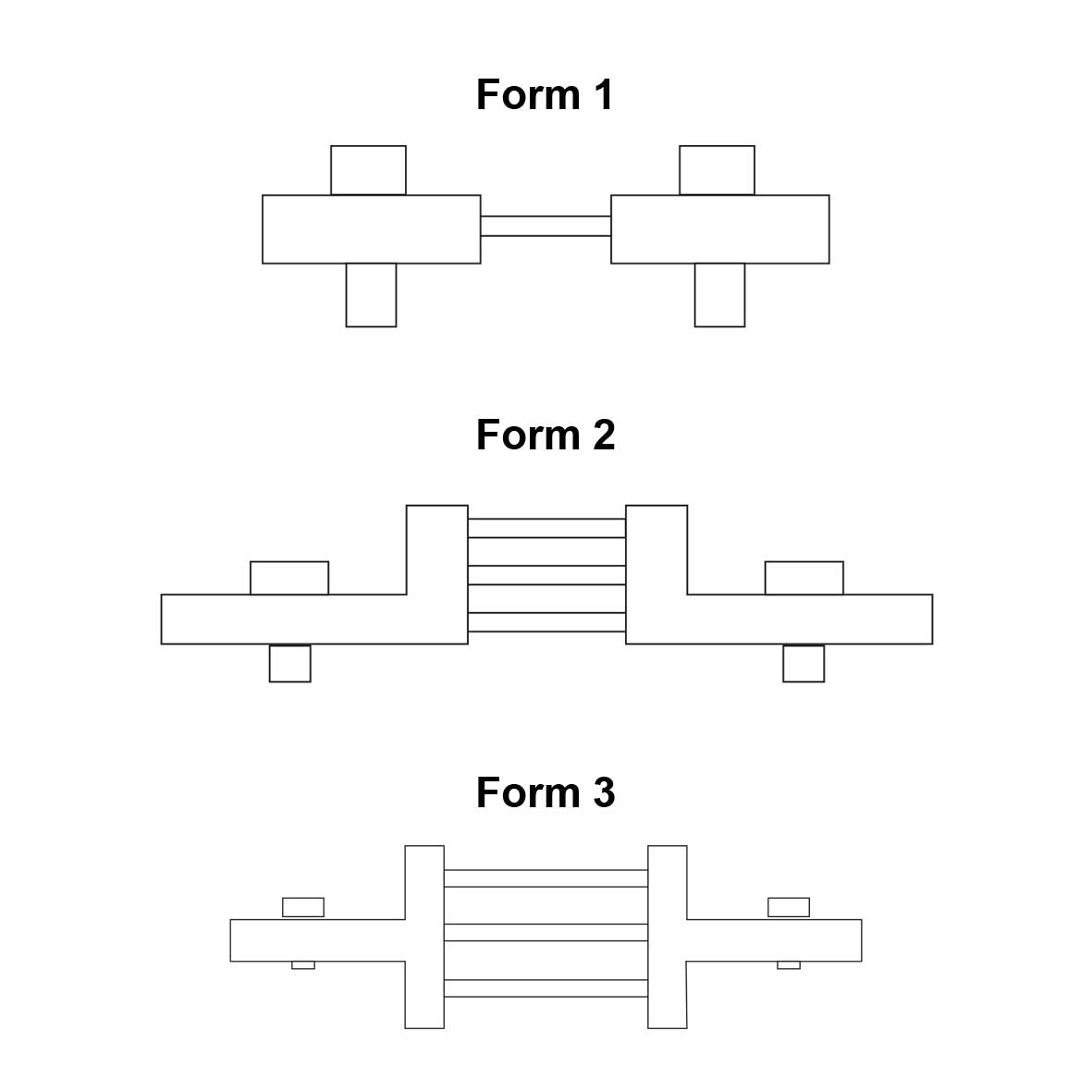

Dimensiones

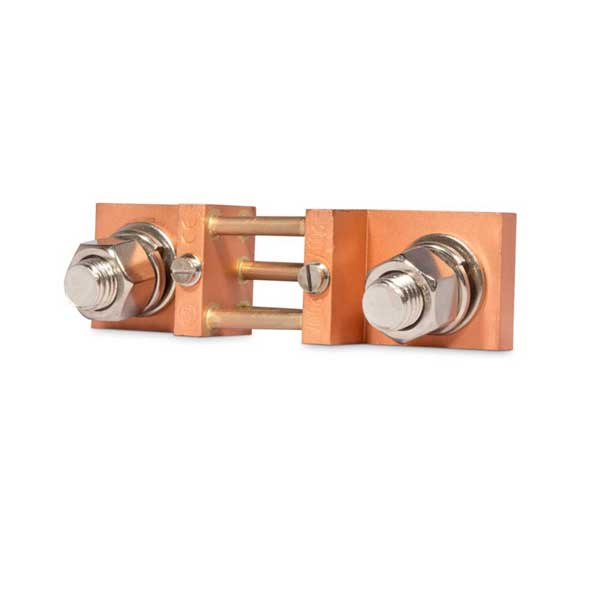

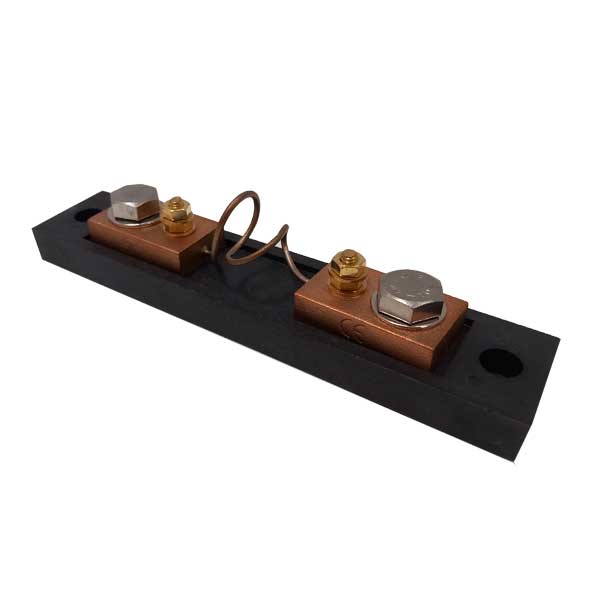

La resistencia shunt de SACI

Las resistencias shunt son un tipo de resistencias que se usan con el objetivo de medir la corriente en un circuito eléctrico. Normalmente esta carga resistiva se conoce con mucha precisión y es utilizada para determinar la intensidad de corriente eléctrica que fluye en la carga, mediante la medición de la diferencia de voltaje o tensión a través de ella. En SACI disponemos de shunts con conexión para valores elevados de intensidad en circuitos de corriente continua. ¡Contáctanos para más información!

Funcionamiento de las mediciones de corriente usando resistencia

El shunt debe conectarse en paralelo al dispositivo de medición. La corriente pasa por el shunt y produce una caída de tensión que se mide con exactitud. Si se utiliza la ley de Ohm y la resistencia conocida, se puede calcular la corriente. Para minimizar la pérdida de potencia y, en consecuencia, aumentar el calor, los shunts tienen que disponer de un valor resistivo bastante pequeño o por debajo en el rango de los miliohmios.

De este modo, gracias a la medición de corriente usando resistencia se pueden detectar los errores y corregirlos fácilmente. Por lo tanto, son muy útiles en casi todas las aplicaciones que exigen seguridad y en las que haya que encontrar los fallos con rapidez.

Algunas de las ventajas de los shunts

Utilizar shunts tiene muchas ventajas. Entre ellas destaca que ayudan a medir la cantidad de corriente en un circuito sin necesidad de afectar considerablemente el funcionamiento del circuito. Este beneficio es muy útil en situaciones en las que se necesita una medición exacta de la corriente sin parar el funcionamiento del circuito.

También resultan muy sencillos de instalar y de usar, ya que solamente se deben conectar en paralelo con la carga en el circuito y utilizar un multímetro para medir la diferencia de corriente entre la total y la que fluye mediante la resistencia shunt.

Shunt de cobre para una mayor conductividad

Existen materiales distintos que pueden ser utilizados para fabricar este tipo de resistencias. Sin embargo, el cobre es sin duda alguna uno de los materiales más habituales gracias a su alta conductividad eléctrica y su precio económico. Por lo tanto, ofrece una excelente precisión y una muy buena relación en cuanto a precio y rendimiento.

En SACI puedes encontrar una gran variedad de resistencias shunt de cobre y a la medida de lo que necesites. Todos nuestras herramientas están diseñadas con materiales de calidad y fabricadas para dar una precisión exacta y una vida útil larga. Si necesitas más información sobre nuestros shunts, puedes ponerte en contacto con nuestro equipo.

T.ª funcionamiento: -20..+60 ºC

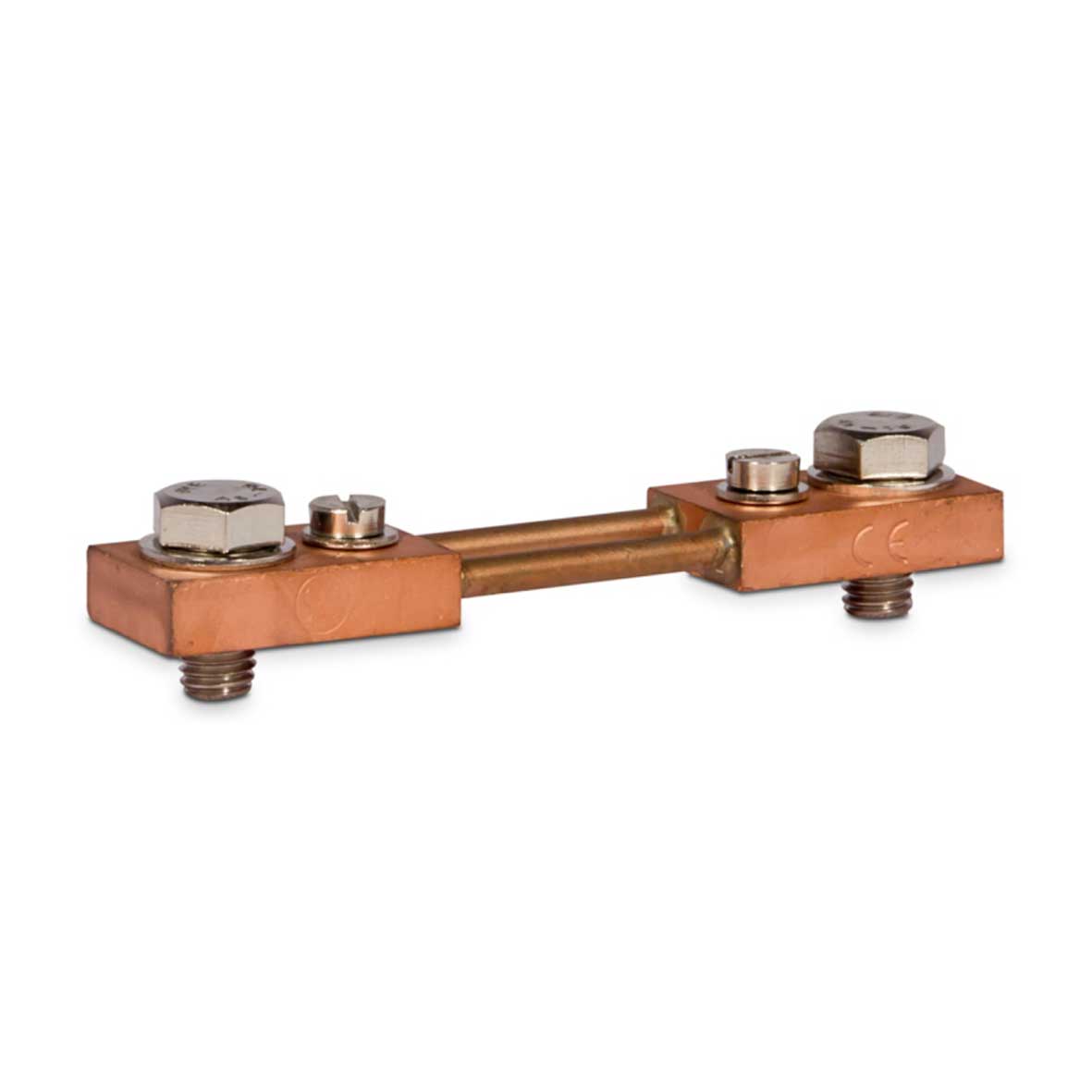

Modelo 1
Caída de tensión (mV): 60mV, 150mV
Rango de Medida (In): 1; 1,5; 2,5; 4; 5; 6; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100 ó 150

Modelo 2
Caída de tensión (mV): 60mV
Rango de Medida (In): 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000 ó 2500
Caída de tensión (mV): 150mV
Rango de Medida (In): 200; 250; 300; 400; 500; 600; 750; 800 ó 1000

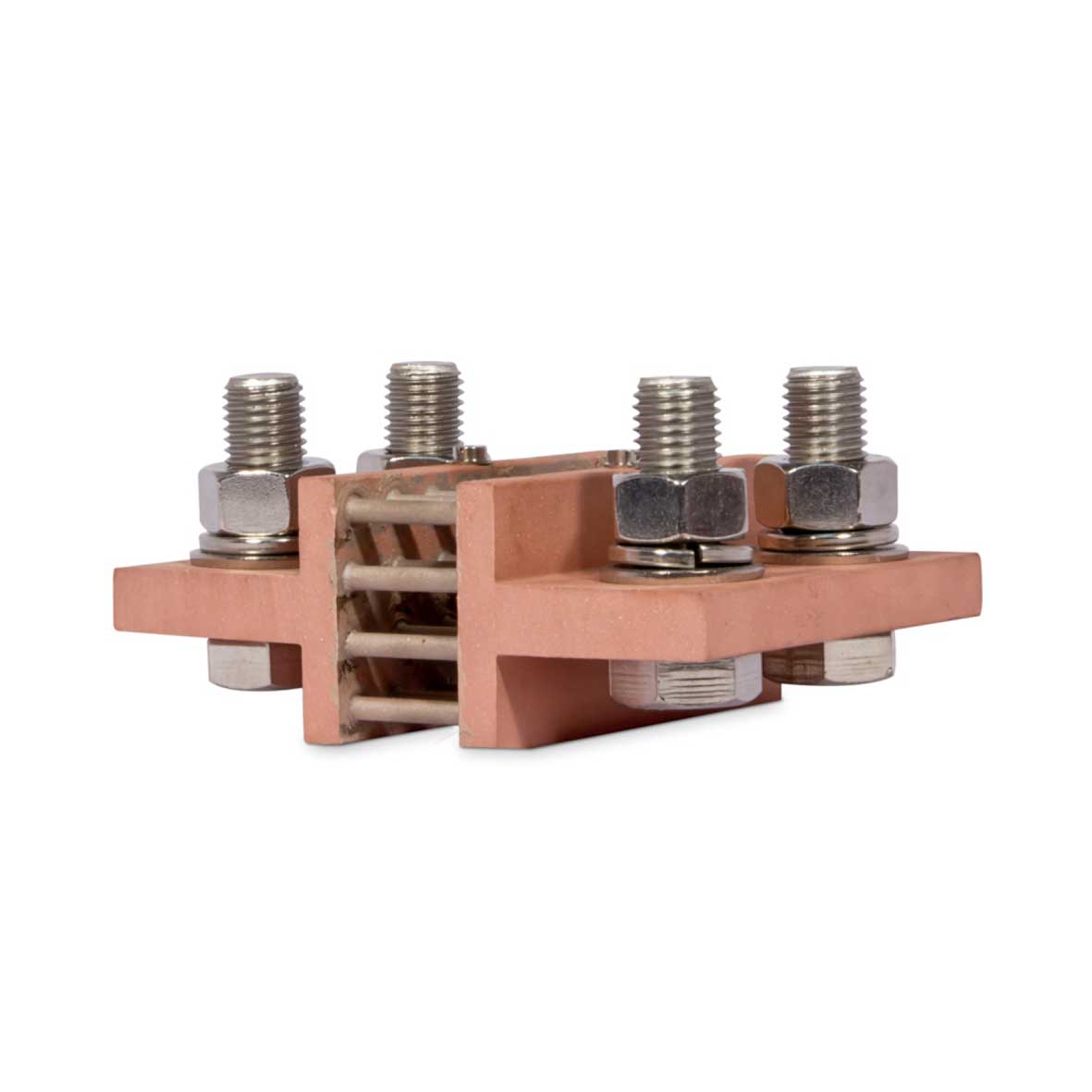

Modelo 3
Caída de tensión (mV): 60mV
Rango de Medida (In): 3000 ó 4000
Caída de tensión (mV): 150mV
Rango de Medida (In): 1200; 1500; 2000 ó 2500
