Fasímetros (inducción)

Categorías: Instrumentos Analógicos

Catálogo general

Medida del factor de potencia, en líneas monofásicas o trifásicas de corriente alterna

Conexiones

Dimensiones

Características técnicas
Datos técnicos
Versiones

MONOFÁSICO CA / TRIFÁSICO EQUILIBRADO 3 ó 4 HILOS

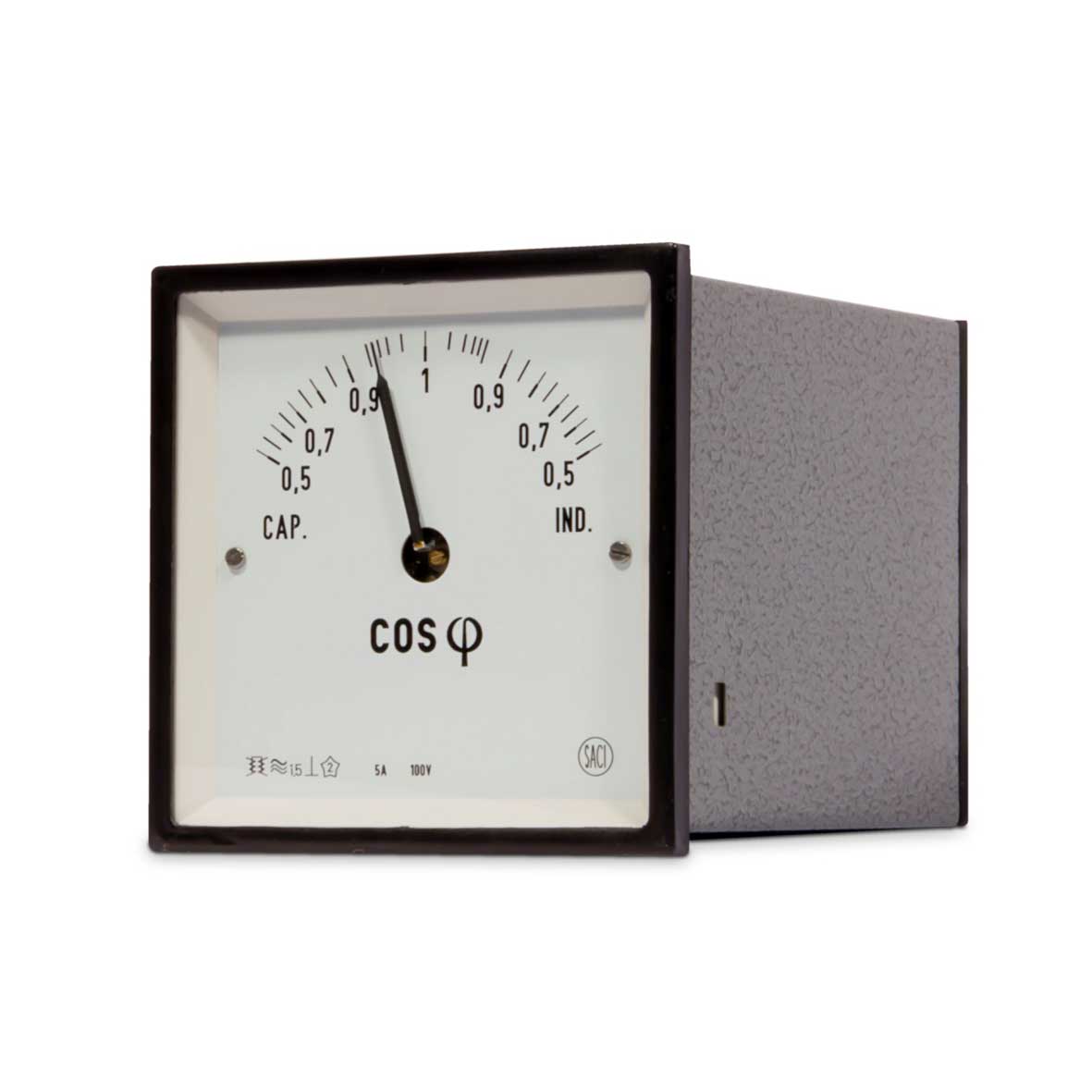

Panel – Escala 90º
SC3V/ SC3VI – 96X96mm – 1,07kg
SC2V/ SC2VI – 144x144mm – 1,57kg

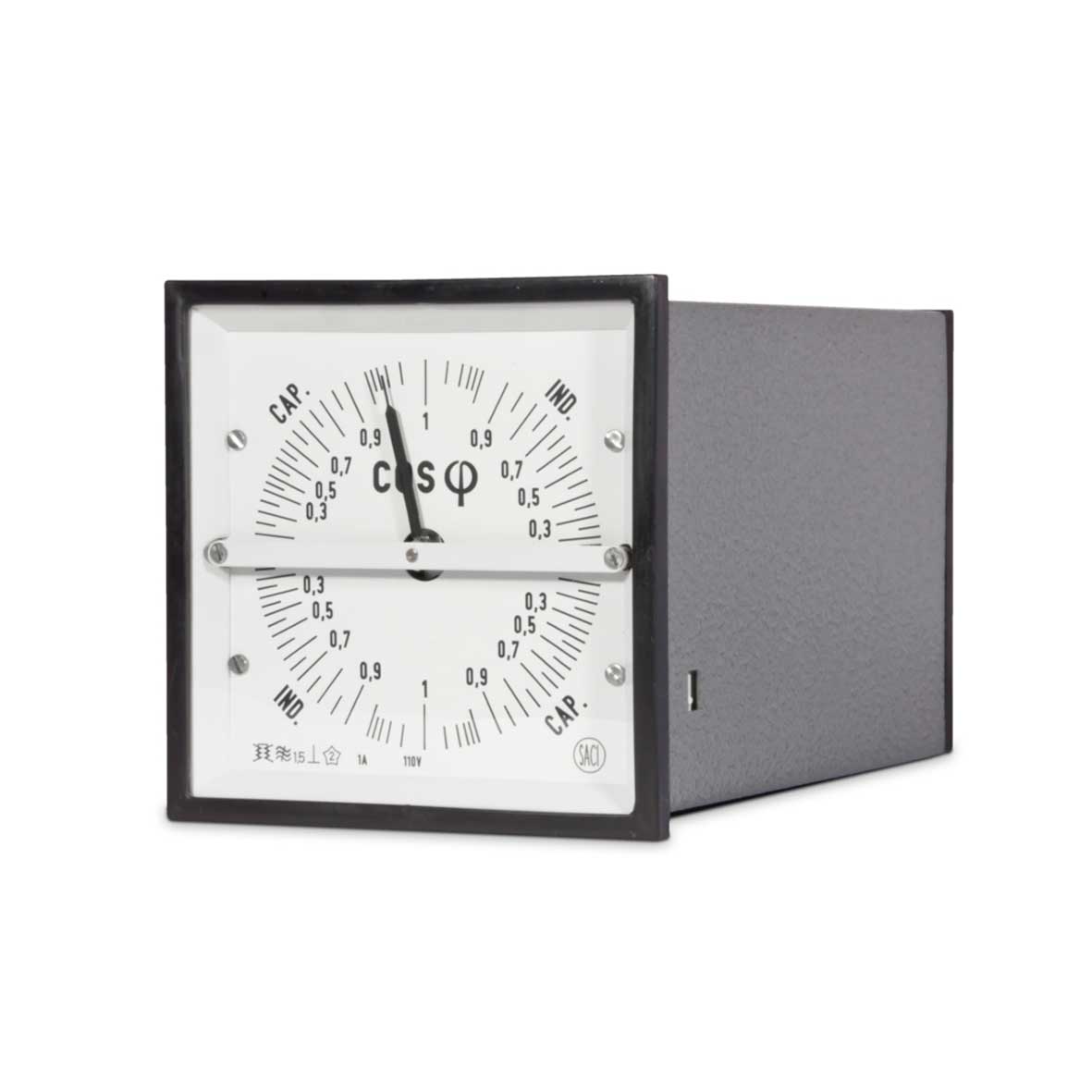

Panel – Escala 360º
SC3C/ SC3CI – 96X96mm – 1,10kg
SC2C/ SC2CI – 144x144mm – 1,60kg

TRIFÁSICO DESEQUILIBRADO 3 HILOS/ TRIFÁSICO DESEQUILIBRADO 4 HILOS
Panel – Escala 90º
SC3VII/ SC3VIIn – 96x96mm – 1,40kg
SC2VII/ SC2VIIn – 144x144mm – 2,35kg

Panel – Escala 360º
SC3CII/ SC3CIIn – 96x96mm – 1,43kg
SC2CII/ SC2CIIn – 144x144mm – 2,38kg

– Escala: CAP 0,5 – 1 – 0,5 IND ó 0,8 – 1 0,2 IND (90º). CAP 0,1 – 1 – 0,1 IND 4 cuadrantes (360º)
– Precisión: 1,5 % de 90º eléctricos
– Frecuencia: 50 ó 60 Hz
– Margen de Tensión: ±15 % Vn
– Tensión (Vn): 100, 110, 230, 400, 440 V
– Margen de Intensidad: 20-120%
– Entrada de Intensidad (In): 5A, 1A
– Consumo propio: 20…30 mA (Circuitos de tensión)
– Consumo propio: 1 VA (Circuitos de corriente)
