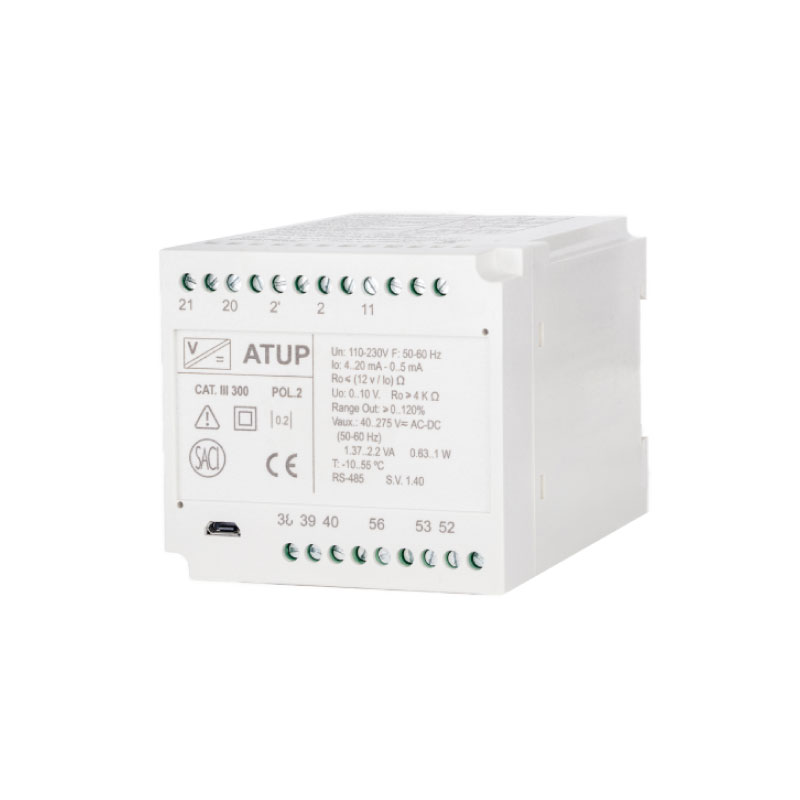

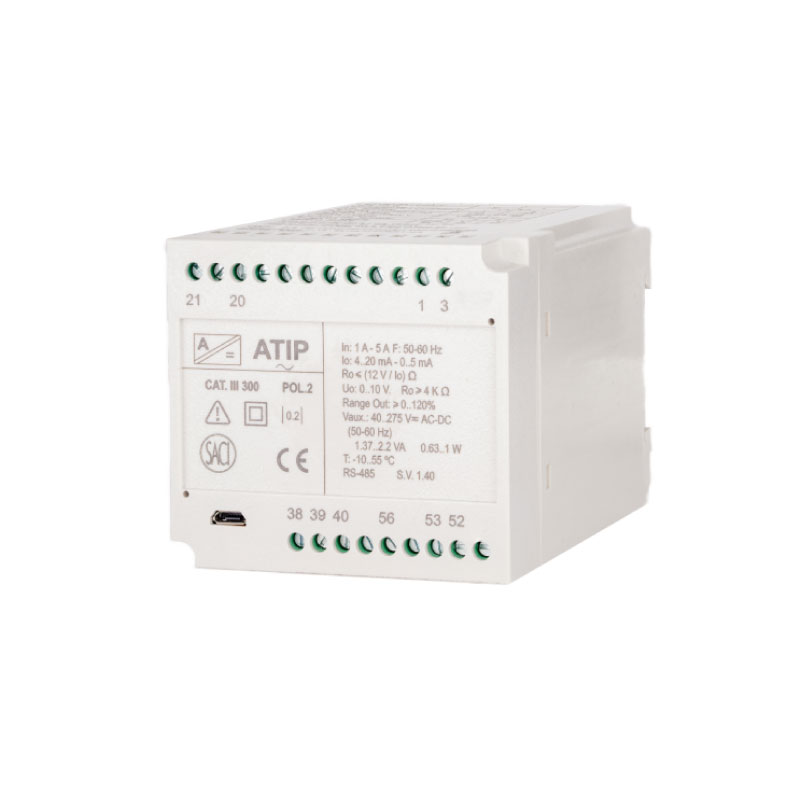

Convertidor de medida ATIP ATUP

El convertidor de medida ATIP ATUP es controlado por un microprocesador de 16 bit. Su configuración se realiza por medio de software. Cuenta con 1 salida analógica y puerto serie USB y RS485. Fuente de alimentación universal 40V a 275 AC/DC.

He leído y acepto la política de privacidad
Acepto recibir comunicaciones comerciales personalizadas de saci.es

INFORMACIÓN BÁSICA DE PROTECCIÓN DE DATOS: Responsable del tratamiento: SOCIEDAD ANÓNIMA DE CONSTRUCCIONES INDUSTRIALES Finalidad del tratamiento: Gestionar las consultas planteadas y el envío de newsletters, comunicaciones comerciales y promociones. Legitimación del tratamiento: Interés legítimo y consentimiento del interesado/a. Conservación de los datos: Se conservarán mientras exista un interés mutuo o durante el tiempo necesario para el cumplimiento de las obligaciones legales. Destinatarios: Prestadores de servicio o colaboradores. Derechos: Derecho a retirar el consentimiento en cualquier momento. Derecho de acceso, rectificación, portabilidad y supresión de sus datos y a la limitación u oposición al su tratamiento. Datos de contacto para ejercer sus derechos: info@saci.es Información adicional: Puede consultar la información adicional en nuestra Política de privacidad

Ficha técnica

Software

Detalles técnicos

Conexiones
Curvas de transferencia
Características técnicas
Datos técnicos

SALIDAS ANALÓGICAS

Configurable por software, inicio, final de escala y sobre rango admitido. En caso de ATUP, punto de inflexión para curva quebrada.
Aislada de entrada de medida, tensión auxiliar y puerto RS485. No del puerto USB

CONFIGURACIÓN

MODBUS ID
Velocidad de transmisión, por defecto, 9600 baudios
Corriente primaria o tensión primaria
Corriente o tensión secundaria
Configuración de la salida analógica

PUERTO SERIE

USB y RS485. Protocolo MODBUS/RTU
RS 485 aislado de la entrada de tensión, tensión auxiliar y salida analógica.
SB aislado de la entrada de tensión y tensión auxiliar. No de la salida analógica. Por USB se puede configurar sin alimentar el equipo.

NORMAS

IEC 60688 Convertidores de medida eléctrica
IEC 61010 Requisitos de seguridad
IEC 61326 Requisitos de compatibilidad electromagnética
UL 94 Inflamabilidad
IEC 60038 Valores normalizados de tensión y corriente

ENTRADA (SECUNDARIO)

ATIP: X/5 y X/1A
ATUP: 230V y 110V. En la entrada de 110V se pueden programar otros valores de secundario, 57, 7V; 63, 5 V; 100V;…
Rango de medida: Hasta 120%

SALIDA ANALÓGICA

Corriente CC : 4..20mA y 0…5mA. Otros valores bajo petición
Tensión CC: 0..10V. Otros valores bajo petición
Impedancia de carga : Ro (kΩ) = 12/Io (mA) Max. para mA / Ro (kΩ) =Vo / 30 mA mín. para V
Límite de saturación: 120%
Valor máx. de tensión en circuito abierto: 16 V
ATIP: Rizado ≤ 3 %
ATUP: Rizado ≤ 0,3 %
Tiempo de respuesta: ≤ 200 ms (0 – 90 % lo)
