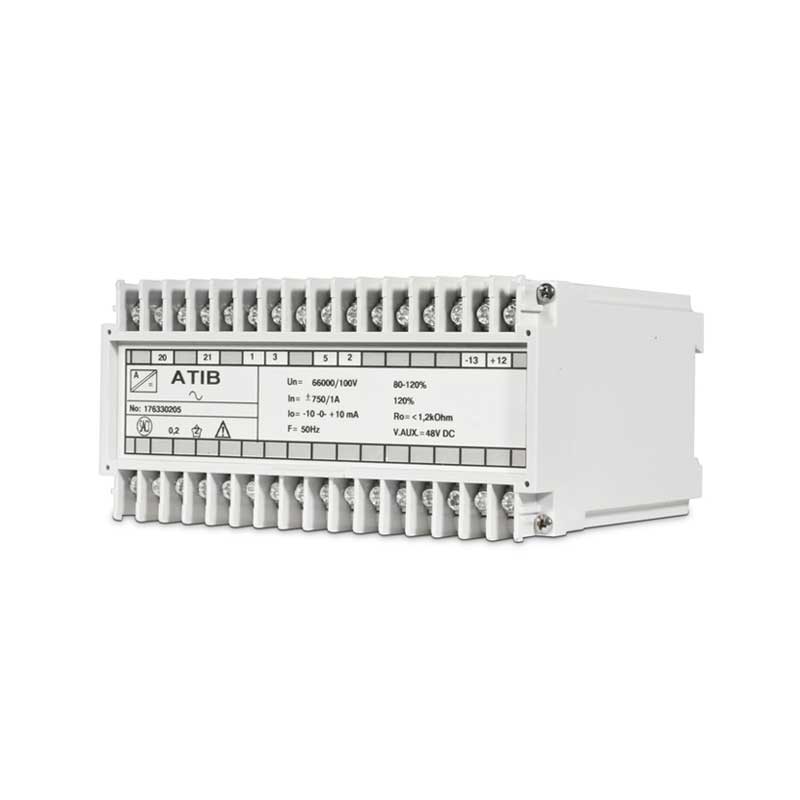

Convertidor de medida ATIB_
Categorías: Convertidores de Medida
- Instrucciones de uso
- Software
- Certificado
Los convertidores o transductores ATIB_ miden una magnitud eléctrica y proporcionan una salida, analógica o digital, proporcional a la magnitud que están midiendo.
Este grupo de convertidores son sencillos, solo miden una magnitud, y tienen una sola salida analógica, pero en ambos lados se puede modificar la configuración. Por ejemplo, el valor de la magnitud de entrada que corresponde al valor nominal de la salida, también se puede modificar el inicio de la salida y en algunos casos la curva quebrada.
Se pueden leer los valores por los puertos de comunicación en valor real.
Los convertidores ATIB_ son de corriente alterna, bidireccional.
Su utilización presenta las siguientes ventajas:
- Mayor precisión y fiabilidad
- Fácil transporte de la señal de medida mediante dos cables de pequeña sección o cable apantallado
- Posibilidad de tratamiento por ordenador de todos los datos obtenidos.
- Bajo consumo de entrada permitiendo usar transformadores de medida de menor presencia
- Ahorro en materiales y coste en el montaje de instalación
- Ahorro en stock de aparatos de medida al suministrar una señal de salida normalizada
- Características técnicas
- Datos técnicos
- Versiones
BIDIRECCIONAL (R.M.S) MONOFÁSICO CORRIENTE ALTERNA
ATIB
BIDIRECCIONAL (R.M.S) TRIFÁSICO EQUILIBRADO CORRIENTE ALTERNA
- ATIBI
ATIB
- Entrada: 100, 110, 115, 230, 400 ó 440 V y 1 ó 5 A
- Salida: mA o V
- Tensiones auxiliares: 115, 230, 400 ó 440 V C.A
ATIBI
- Entrada: 100, 110, 115, 230, 400 ó 440 V y 1 ó 5 A
- Salida: mA o V
- Tensiones auxiliares: 115, 230, 400 ó 440 V C.A
