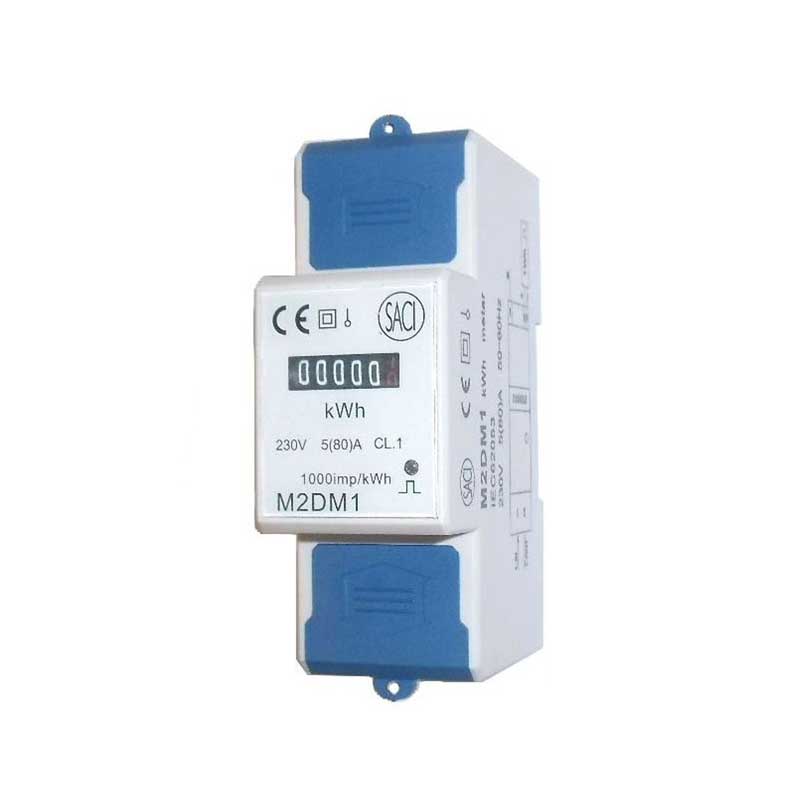

Contador de energía M2DM1
Categorías: Contadores de Energía
- Instrucciones de uso
- Software
- Certificado
Descripción: El contador de energía M2DM1 es monofásico, tiene una precisión Cl.1 (EN 62053) y realiza una medida directa hasta 80 A. Cuenta con un shunt interno y un indicador LED de consumo de energía.
- Monofásico
- Precisión Cl.1 (EN 62053)
- Medida directa hasta 80 A
- Shunt interno
- Indicador LED de consumo de energía
- Contador electromecánico de 6 dígitos
- Salida de impulsos: SO (DIN 43864)
- 2 módulos DIN
ENTRADA DE TENSIÓN
- Tensión nominal (Un): 230 V CA
- Consumo propio: < 8 VA, 2 W
- Margen de medida: ± 15% Un
- Frecuencia: 50 – 60 Hz
ENTRADA DE CORRIENTE
- Intensidad IB (IMAX): 5 (80) A
- Consumo propio: < 1 VA
- Margen de medida: 0 – 100% IMAX
- Intensidad de arranque (In): < 0,4% IB
SALIDA DE IMPULSOS (OPTOACOPLADOR)
- Numero de salidas: 1
- Peso de impulso: 1000 impulsos / kWh
- Tipo SO (DIN 43864): Optoacoplador
- Aislamiento: 3 kV, 1 min
- Intensidad máxima: 50 mA
- Tensión: 5 – 48 V CC
- Duración del impulso: > 70 ms
Modelo único
