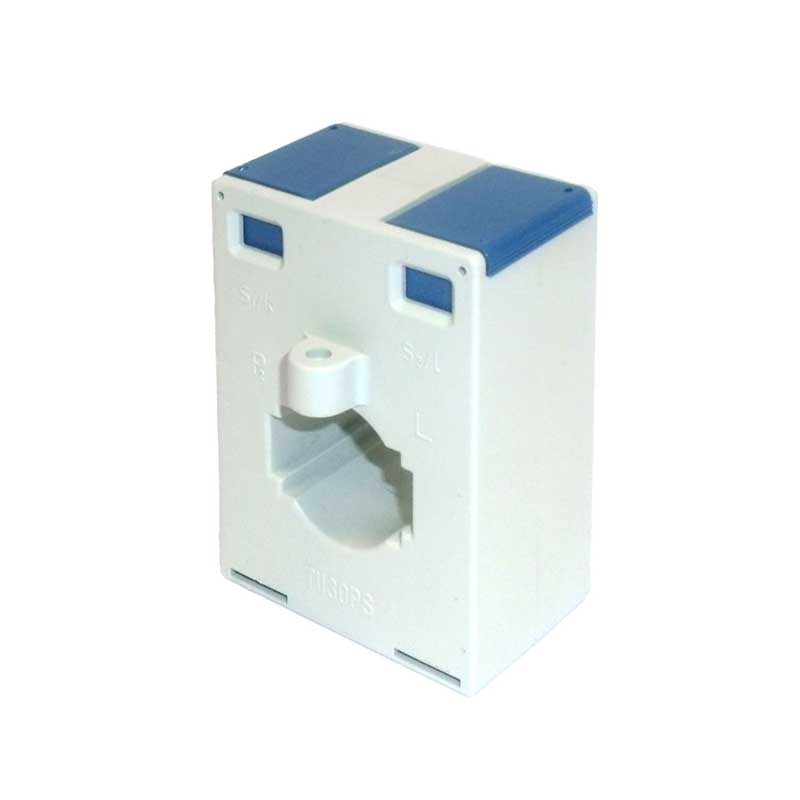

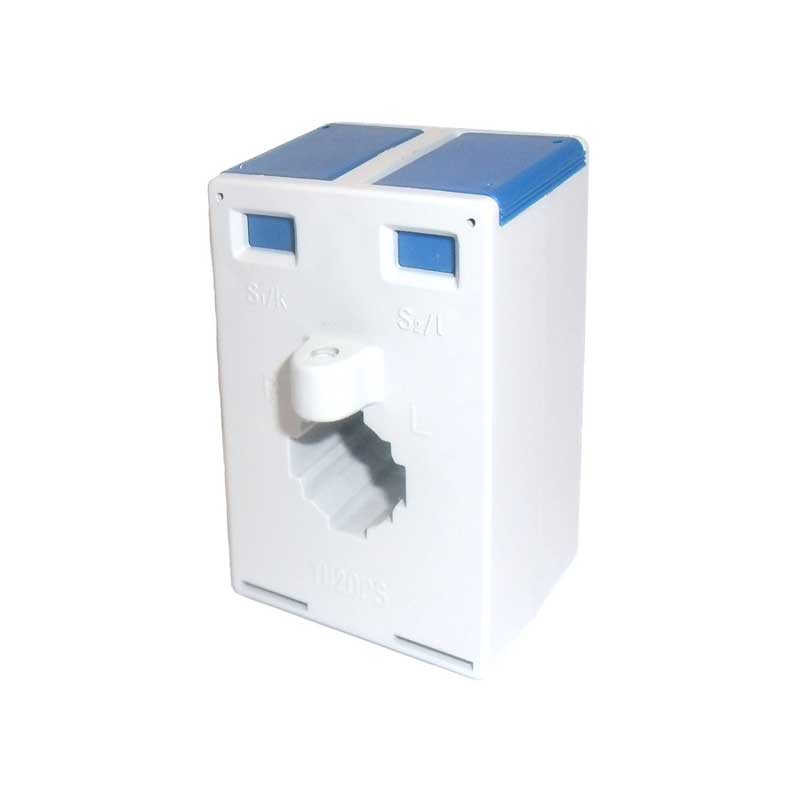

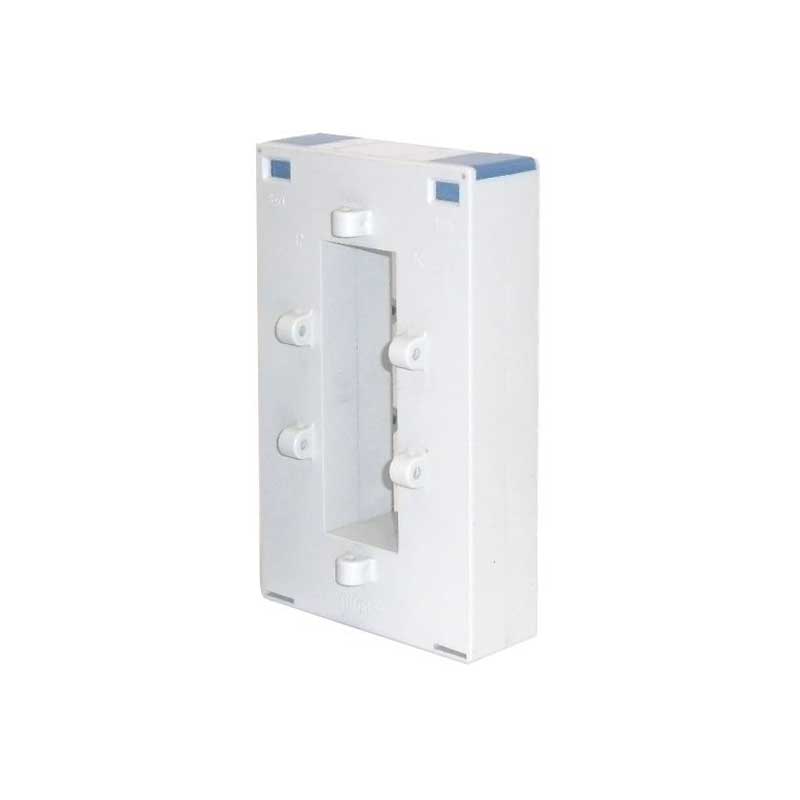

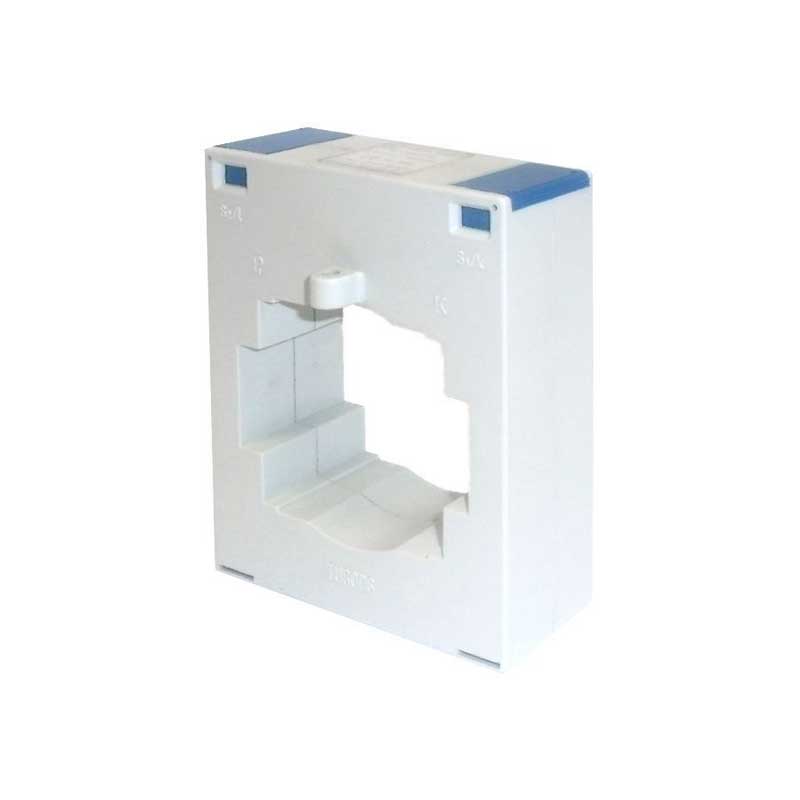

Narrow Profile Transformers TU_PS
El transformador de corriente TU__PS sirve para instrumentación de medida. Es un transformador para primario pasante, bien para cable o bien para pletina y con diferentes tamaños de ventana. Su envolvente es de plástico y cuentan con perfil estrecho, lo que permite una mejor adaptación en el cuadro por sus reducidas dimensiones. El transformador TU_PS tienen diferentes relaciones de transformación, desde 30A hasta 1000A. La precisión es desde 0,5 hasta 3 de acuerdo a la norma IEC 61869-2. Este transformador, también está disponible en clases especiales 0,5s; 0,2 y 0,2s.
Technical details
- Dimensions
- Technical characteristics
- Technical data
- Relaciones
Modelo/ Barra/ Cable
TU20PS/ 20×6/ Ø18
TU30PS / 30×10 / Ø25
TU40PS / 40×10 / Ø30
TU50PS / 50×10 / Ø40
TU60PS / 60×10 / Ø50
TU80PS / 80×30 / Ø70
TU100PS / 100×30 / –
TU125PS / 125×50 / –
Para primario pasante
Para cable o pletina
Envolvente de plástico
Perfil estrecho
Standards
- IEC 60185
- UNE EN 618691 (IEC 618691)
- UNE EN 618692 (IEC 618692)
- VDE 0414
- IEC60801-3.4
- DIN 57414
- BS 3938
- EN 50081
- EN 50082
- IEC61010
- UL94-V0
General technical data
- Factor of safety: Fs < 5
- Operating voltage (maximum): 720 V
- Test voltage: 3 kV AC (1min)
- Frequency: 50-60 hz
- Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
- Rated dynamic current: IDyn = 2,5 x Ith
- Continuous overload: ID = 1.2 x IN
- Temperatura de funcionamiento: -10 … 50 ºC
- Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
- Intensidad secundaria nominal: /5 ó /1A
- Insulation class: Class E // Class B (130 ºC) available
