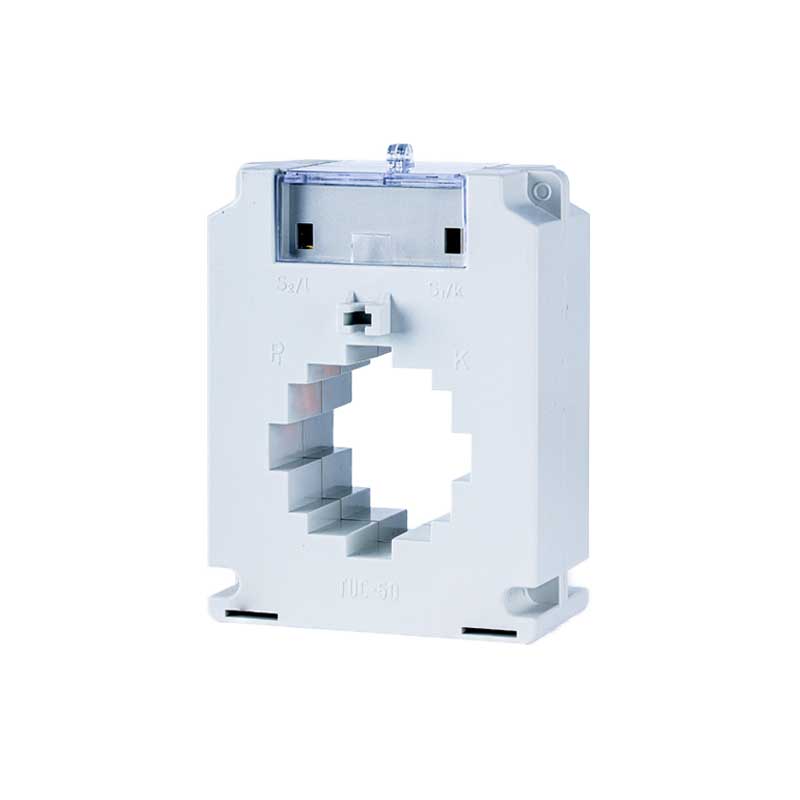

Instrument transformers TUC__
Transformadores TUC__ para instrumentación de medida, con primario pasante, bien para cable o bien para pletina. Su envolvente es de plástico. Los transformadores TUC__ tienen una relación de transformación para primario desde 50A hasta 2500A y secundario en 1A ó 5A. La precisión puede ser 0,5, 1 y 3 de acuerdo con la norma IEC 61869-2.
Technical details
- Dimensions
- Technical characteristics
- Technical data
- Relaciones
Modelo/ Barra/ Cable
TUC30 / 30×10 / Ø25
TUC40 / 40×10 / Ø32
TUC50 / 50×10 / Ø40
TUC60 / 60×10 / Ø51
TUC80 / 80×30 / Ø65
- Primario pasante
- Para cable o pletina
- Envolvente de plástico
- Perfil más ancho
- Obtener mayor potencia de carga
- Aplicación en la que los instrumentos tengan mayor consumo.
Standards
- IEC 60185
- UNE EN 618691 (IEC 618691)
- UNE EN 618692 (IEC 618692)
- VDE 0414
- IEC60801-3.4
- DIN 57414
- BS 3938
- EN 50081
- EN 50082
- IEC61010
- UL94-V0
General technical data
- Factor of safety: Fs < 5
- Operating voltage (maximum): 720 V
- Test voltage: 3 kV AC (1min)
- Frequency: 50-60 hz
- Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
- Rated dynamic current: IDyn = 2,5 x Ith
- Continuous overload: ID = 1.2 x IN
- Temperatura de funcionamiento: -10 … 50 ºC
- Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
- Intensidad secundaria nominal: /5 ó /1A
- Insulation class: Class E // Class B (130 ºC) available
Detalles de la tabla de relaciones del producto:
