Transformadores de medida. Perfil estrecho TU_
El transformador de corriente TU__R para instrumentación de medida. Es un transformador para primario de pletina pasante. Su envolvente es de resina, lo que le confiere una especial robustez y cuentan con perfil estrecho lo que permite una mejor adaptación en el cuadro por sus reducidas dimensiones.
Out of stock
Technical details
- Technical characteristics
- Technical data
- Relaciones
Modelo/ Barra/ Cable

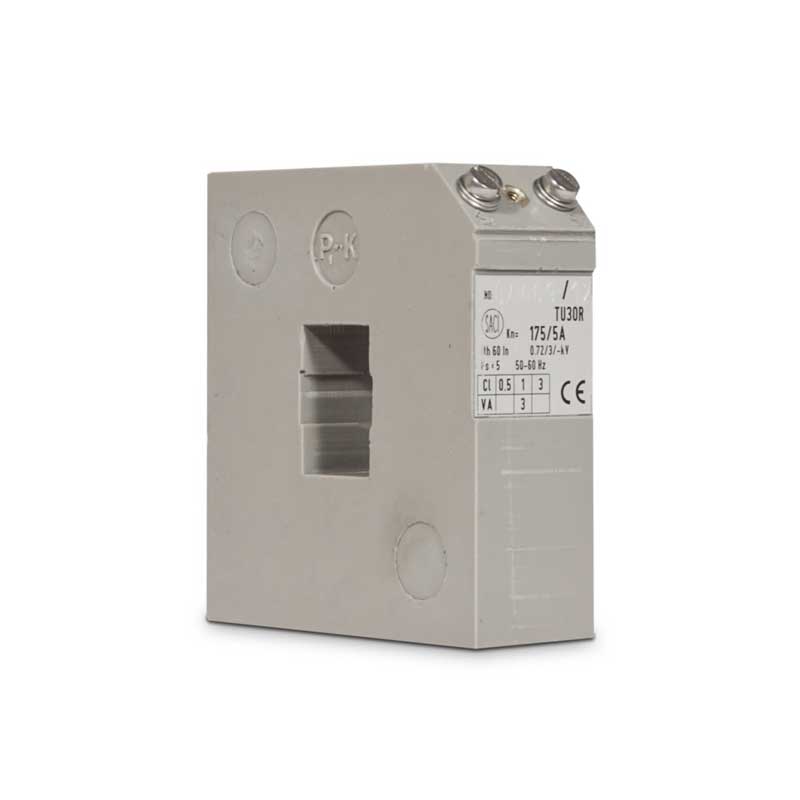

TU30R / 30×20 / Ø20
TU60R / 60×30 / Ø30

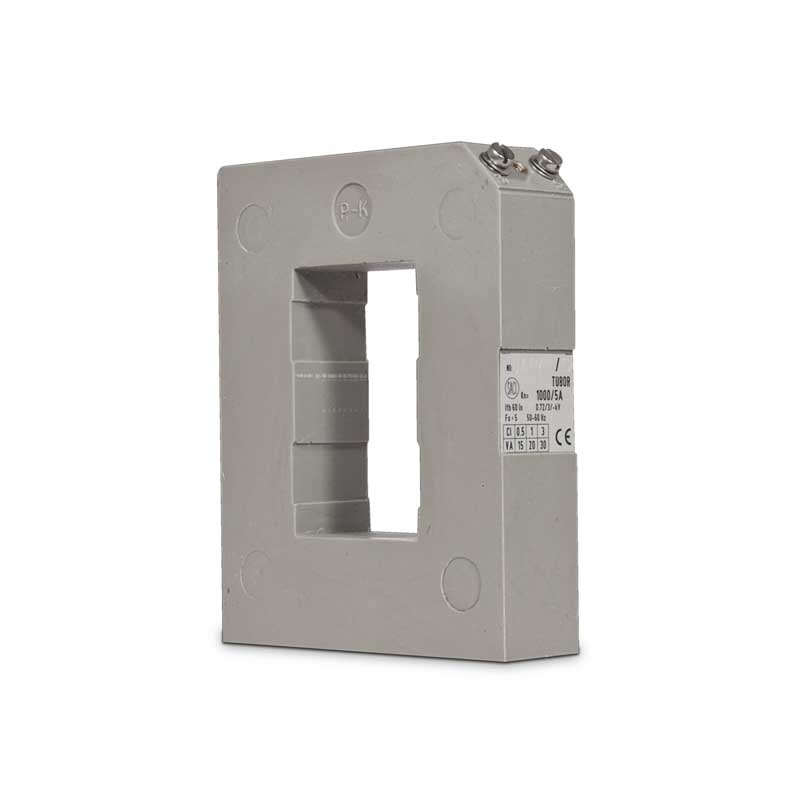

TU80R / 80×50 / Ø50
TU100R / 100×80 / Ø80
TU125R / 125×80 / Ø80
TU160R / 160×80 / Ø80
- Primario pasante
- Para pletina
- Envolvente en resina
- Especial robustez
- Perfil estrecho
- Adaptación por sus reducidas dimensiones
Standards
- IEC 60185
- UNE EN 618691 (IEC 618691)
- UNE EN 618692 (IEC 618692)
- VDE 0414
- IEC60801-3.4
- DIN 57414
- BS 3938
- EN 50081
- EN 50082
- IEC61010
- UL94-V0
General technical data
- Factor of safety: Fs < 5
- Operating voltage (maximum): 720 V
- Test voltage: 3 kV AC (1min)
- Frequency: 50-60 hz
- Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
- Rated dynamic current: IDyn = 2,5 x Ith
- Continuous overload: ID = 1.2 x IN
- Temperatura de funcionamiento: -10 … 50 ºC
- Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
- Intensidad secundaria nominal: /5 ó /1A
- Insulation class: Class E // Class B (130 ºC) available
Detalles de la tabla de relaciones del producto:
