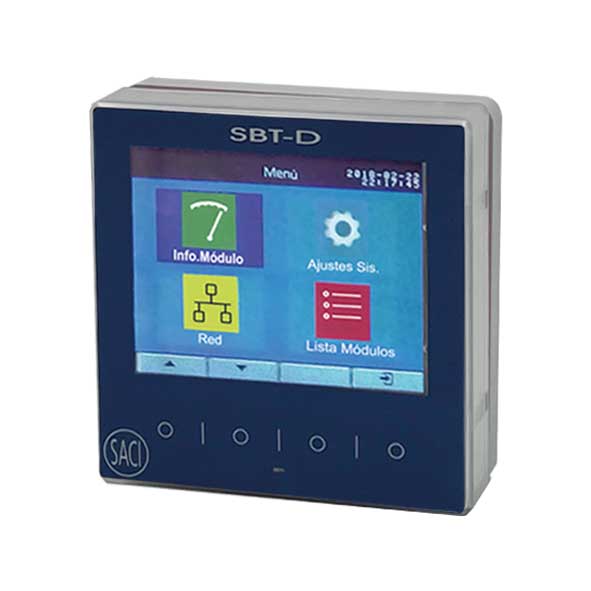

DISPLAY HMI SBT-D

DISPLAY HMI SBT-D

El display SBT-D es un equipo controlado mediante un puerto serie RS 485 que permite poder escribir textos en una tabla de 2 columnas y 8 filas. A su vez, el display dispone de 4 teclas capacitivas sin contacto que se pueden usar para interactuar entre el sistema de control y el usuario.


    BASIC DATA PROTECTION INFORMATION: Data controller: SOCIEDAD ANÓNIMA DE CONSTRUCCIONES INDUSTRIALES Purpose of processing: To manage the queries made and to send newsletters, commercial communications and promotions. Legitimisation of the processing: Legitimate interest and consent of the data subject. Retention of data: Data will be kept for as long as there is a mutual interest or for the time necessary to comply with legal obligations. Recipients: Service providers or collaborators. Rights: Right to withdraw consent at any time. Right of access, rectification, portability and deletion of your data and the right to limit or oppose its processing. Contact details for exercising your rights: info@saci.es Additional information: You can consult additional information in our Privacy Policy.

    Technical specifications

    Technical details

    • Connections
    • Dimensions
    • Technical characteristics
    • Technical data
    • Dispone de 2 columnas y 8 filas
    • En cada celda se pueden escribir hasta 16 caracteres alfanuméricos
    • El texto de la cabecera se puede cambiar en la parte superior del display
    • Este texto admite un total de 32 caracteres

    AJUSTES GRÁFICOS

    • Definir el color de fondo de la cabecera
    • Definir el color del texto de la cabecera
    • Definir el color de fondo de cada una de las celdas individualmente
    • Definir el color de texto de cada una de las celdas individualmente
    • Definir el color de las líneas que forman la tabla

    AJUSTES DE COMUNICACIONES

    • Definir la identidad Modbus
    • Definir la velocidad de comunicaciones: variables entre 1200 y 38400
    • Definir el formato de los datos: N.8.1; O.8.1; E.8.1; N.8.2
    • Definir el tiempo de encendido de la iluminación: 0 siempre ON. Variables entre 1 y 100 minutos
    • Definir brillo del display: Entre 0 (menos brillo) y 4 (más brillo)

    DEFINICIÓN DE COLOR (RGB 565)

    • Cada registro de color tiene una longitud de 16 bits
    • 5 bits corresponden al rojo
    • 6 bits corresponden al verde
    • 5 bits corresponden al azul

    TECLADO CAPACITIVO

    • 4 teclas capacitivas
    • Control de teclas mediante enclavamiento para evitar pérdida de información
    • Las teclas están indentificadas unívocamente en el registro Modbus
    • El enclavamiento de las teclas se hace de forma individual
    • En el enclavamiento se registra pulsación y tiempo de pulsación
    • El proceso de borrado del enclavamiento se realiza de forma conjunta para todas las teclas
    • Además del enclavamiento se mantiene también un registro instantáneo de las teclas
