Programmable Converters CP300_ - CP400_ - CP300_ - CP400_ Programmable Converters

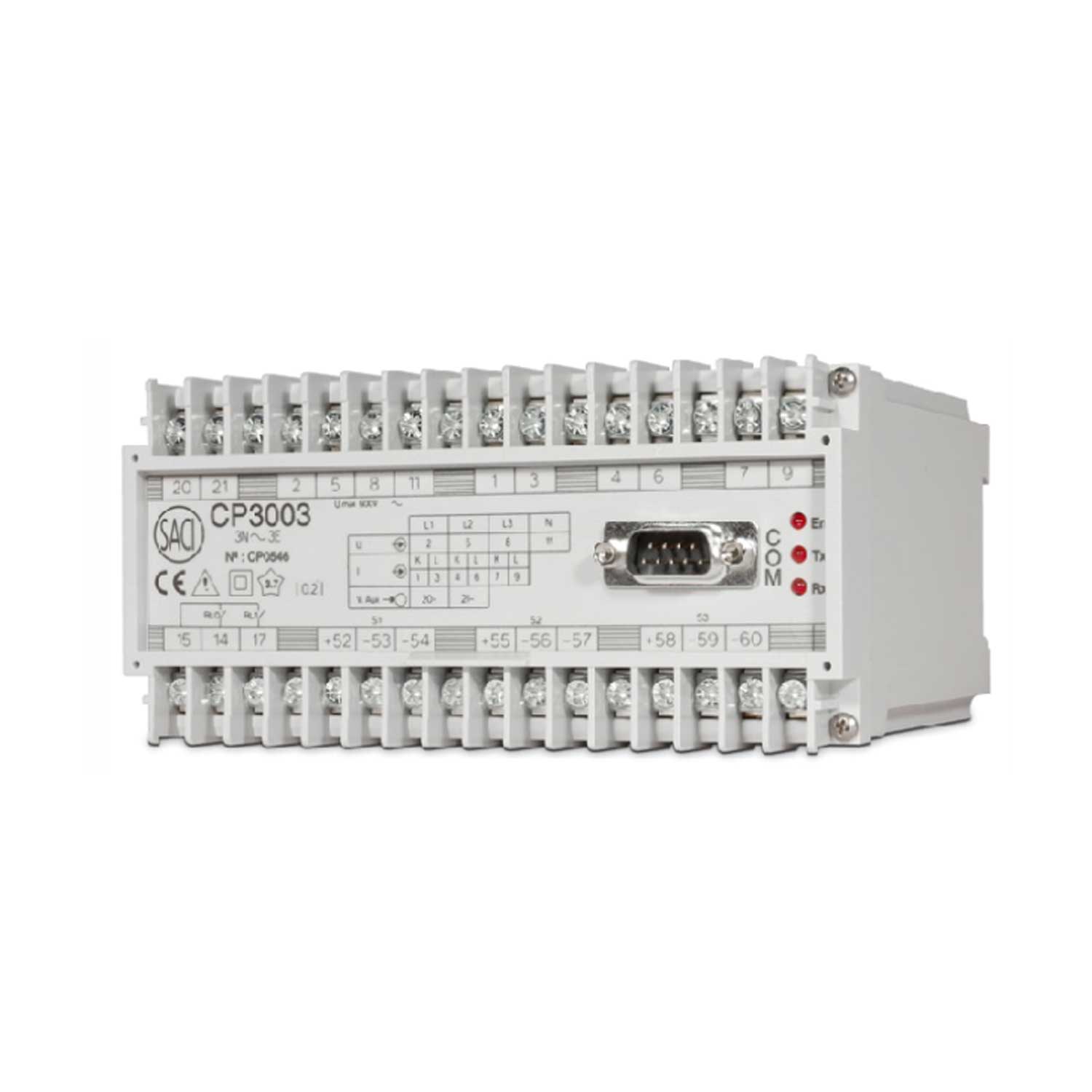

Los convertidores de medida CP300_ y CP400_ son controlados por un microprocesador de 16 bit. Su configuración se realiza por medio de software. Cuenta con dos, tres o cuatro salidas analógicas y con dos salidas con contactos, que son configurables como impulsos de energía, alarma o contactos programables. La salida de serie puede ser RS 232, RS 485 o ambas para el CP300_.

Out of stock


    BASIC DATA PROTECTION INFORMATION: Data controller: SOCIEDAD ANÓNIMA DE CONSTRUCCIONES INDUSTRIALES Purpose of processing: To manage the queries made and to send newsletters, commercial communications and promotions. Legitimisation of the processing: Legitimate interest and consent of the data subject. Retention of data: Data will be kept for as long as there is a mutual interest or for the time necessary to comply with legal obligations. Recipients: Service providers or collaborators. Rights: Right to withdraw consent at any time. Right of access, rectification, portability and deletion of your data and the right to limit or oppose its processing. Contact details for exercising your rights: info@saci.es Additional information: You can consult additional information in our Privacy Policy.

    Technical details

    • Dimensions
    • Technical characteristics
    • Technical data

    SALIDAS ANALÓGICAS

    • Magnitud de medida seleccionable para cada salida analógica
    • Principio y fin de escala programable en el rango de salida
    • Intensidad de salida 0; 4-20 mA CC
    • Tensión de salida  10 V CC
    • Aislamiento por optoacoplador

    SALIDAS DIGITALES

    1. Dos salidas de relé (10 A, 30 V C.C / 250 V C.A)
    2. Programables como:
    3. Impulsos para energía activa o energía reactiva
    4. Alarma de máxima o mínima relacionables con la magnitud de medida
    5. Contactos de salida (controlados desde la unidad central)

    SALIDA DE SERIE

    • Tipo RS 232, RS 485 o ambas en CP300_
    • Solo lectura: magnitudes eléctricas y datos
    • Solo escritura: datos de programa, reset y activación de los contactos de salida.
    • 2 ó 4 hilos directos al equipo
    • Protocolo de comunicación MODBUS / JBUS
    • Aislamiento por medio de optoacoplador

    CONFIGURACIÓN

    A través de la salida de serie:

    1. Velocidad de transmisión: 9600 baudios por defecto
    2. Dirección: 0 – 255
    3. Corriente primaria
    4. Tensión primaria
    5. Salidas analógicas: magnitud de medida, principio y final de escala
    6. Salidas digitales programables como:
    7. Impulsos de energía: constante de energía activa o reactiva
    8. Alarma: magnitud de medida, valor y tipo de alarma (máx. o min.)
    9. Contactos de salida controlados desde el ordenador

    ENTRADAS

    • Corriente alterna: X/5; X/1 A
    • Rango de medida: 0 – 120 %
    • Tensión alterna: 100, 110, 230, 400 ó 440 V

    Salidas analógicas:

    • 0; 4-20 mA
    • 10 V
    • Impedancia de carga:
    • RO (kohm) = 12 V /lo (mA) Max
    • RO (kohm) = Vo / 30 mA Min
    • Límite de saturación: 1,2 lo – 1,2 Vo

    OTRAS CARACTERÍSTICAS

    • Salidas digitales: 2 relés
    • Salida de serie: RS 232, RS 485 o ambas
    • Protocolo: MODBUS / JBUS
    • Velocidad de transmisión: Seleccionable 300 – 19200 baudios
    • Frecuencia de utilización: 50 y 60 Hz
    • Temperatura de referencia: 23 ºC ± 1 ºC
    • Coeficiente de temperatura: 2 relés
    • Temp. de funcionamiento: -10 ºC a +55 ºC
    • Error de linealidad: ≤ 0,05
    • Rizado: ≤ 0,1 %
    • Temperatura de respuesta: ≤ 200 ms (0-90 % lo)
