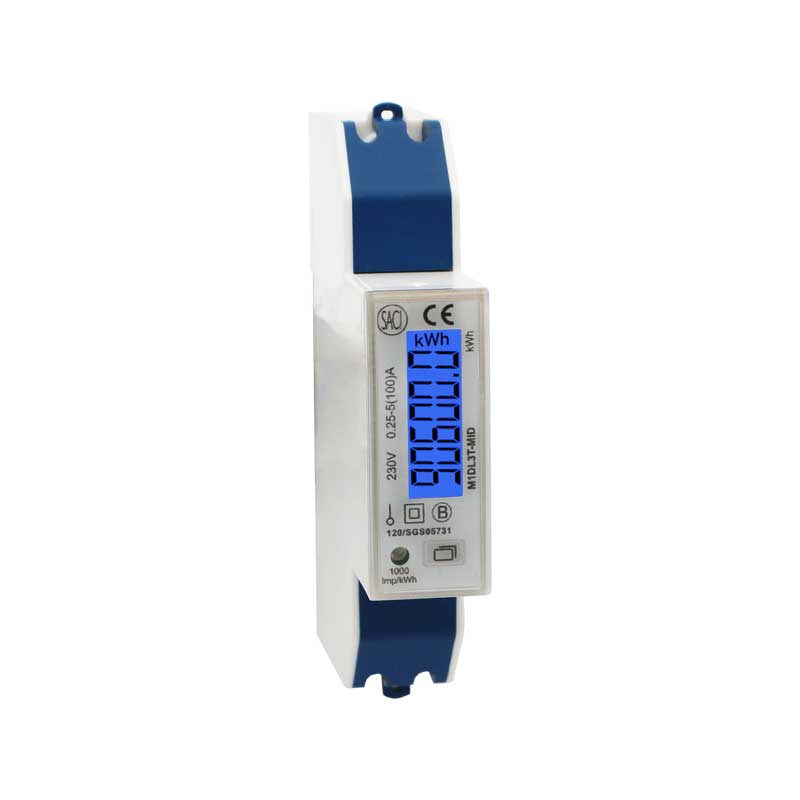

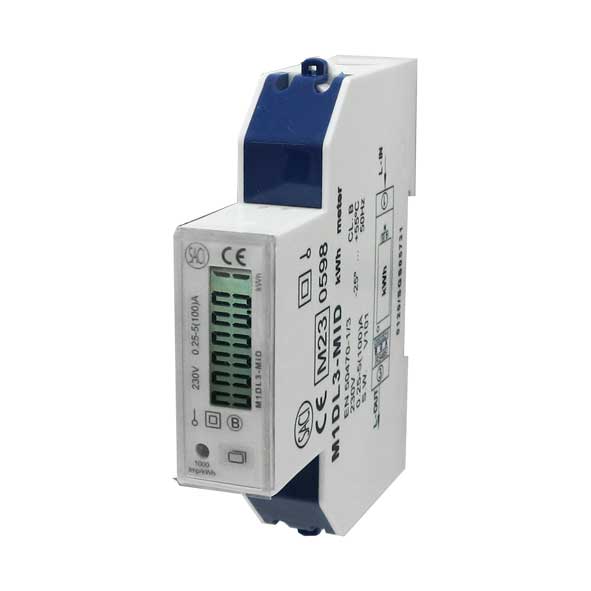

M1DL3-MID / M1DL3T-MID counter
El contador M1DL3-MID es un contador monofásico con comunicación RS 485. Este equipo es a su vez un analizador, midiendo hasta 10 parámetros de un sistema monofásico como energía activa importada y exportada (EP+, EP-). Los valores medidos se pueden ver en su display o ser transmitidos a través del puerto RS 485 con protocolo Modbus RTU. Su temperatura de trabajo, de acuerdo a la directiva MID es de -25 a +70ºC, temperaturas recomendadas para la instalación de recarga de vehículos eléctricos. Cumple con las normas EN 50470-1/3 con clase de precisión B para energía activa y clase 2 para energía reactiva. Está pensado para montaje en carril DIN y uso en interior. Está diseñado y fabricado para ambientes mecánico M1 y electromagnético E2 de acuerdo con la directiva 2014/32/EU.
Technical details
- Connections
- Dimensions
- Technical characteristics
- Technical data
- Montaje en carril DIN
- Pantalla LCD
- 5 digitos + 2 decimales
- Cuenta con LED de verificación 1000 imp/kWh
- Puerto de comunicación RS 485
- Protocolo Modbus RTU
- Con tornillo
Standards
- EN 50470-1
- EN 50470-3
- EN 62053-23
- DIN 43864
- EN 61010
ENTRADA
- Tensión nominal: 230 V CA
- Margen de medida de tensión: 230 V ± 20%
- Corriente nominal: 0,25 – 5 (100) A
- Margen de medida de corriente: 0 – 100 % IMAX
- Corriente de arranque: 20 mA
- Frecuencia: 50 Hz ó 60Hz
- Tipo de red: 1P2W
- Consumo propio: < 10 VA, < 1 W
ENTORNO
- Grado de protección: IP51
- Entorno electromagnético: E2
- Entorno mecánico: M1
- Humedad relativa media: ≤ 75 %
- Humedad relativa máxima: ≤ 95 % (Sin condensación)
- Temperatura de funcionamiento: – 25 / + 70 ºC
- Temperatura de almacenamiento: – 25 / + 70 ºC
OTRAS CARACTERÍSTICAS
- Tensión auxiliar: Autoalimentado
- Velocidad de transmisión: 9600 / 11115 bps
- Material de la carcasa: PBT, PC
