Transformadores de suma TRS_

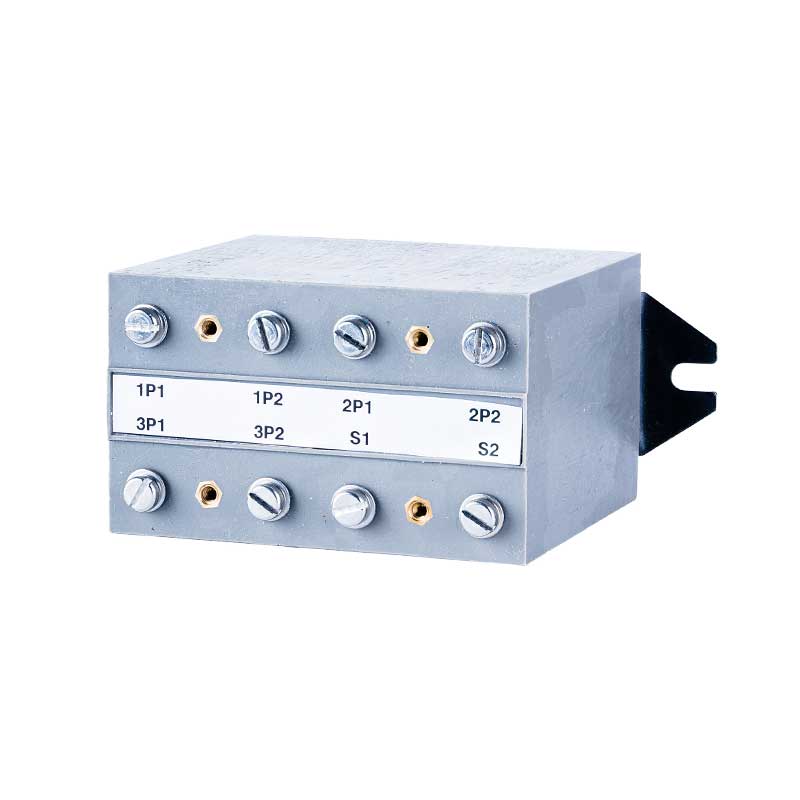

Transformadores de suma TRS- encapsulados en resina. Los transformadores TRS- tienen una precisión de 0,5 y 10VA.

I have read and accept the privacy policy
I agree to receive personalised commercial communications from saci.es

BASIC DATA PROTECTION INFORMATION: Data controller: SOCIEDAD ANÓNIMA DE CONSTRUCCIONES INDUSTRIALES Purpose of processing: To manage the queries made and to send newsletters, commercial communications and promotions. Legitimisation of the processing: Legitimate interest and consent of the data subject. Retention of data: Data will be kept for as long as there is a mutual interest or for the time necessary to comply with legal obligations. Recipients: Service providers or collaborators. Rights: Right to withdraw consent at any time. Right of access, rectification, portability and deletion of your data and the right to limit or oppose its processing. Contact details for exercising your rights: info@saci.es Additional information: You can consult additional information in our Privacy Policy.

Technical specifications

Certificate

Technical details

Dimensions
Technical characteristics
Technical data
Relaciones

Modelo
TRS2
TRS3
TRS4
TRS5

En estos transformadores, la intensidad secundaria resultante es la suma vectorial de las intensidades primarias.

Standards

IEC 60185
UNE EN 618691 (IEC 618691)
UNE EN 618692 (IEC 618692)
VDE 0414
IEC60801-3.4
DIN 57414
BS 3938
EN 50081
EN 50082
IEC61010
UL94-V0

Datos técnicos general

Factor de seguridad: Fs < 5
Tensión de servicio (máxima): 720 V
Tensión de ensayo: 3 kV CA (1min)
Frecuencia: 50-60 hz
Intensidad térmica nominal de cortocircuito: Ith = 60 In para primario bobinado.
Intensidad dinámica nominal: IDyn = 2,5 x Ith
Sobrecarga continua: ID = 1,2 x IN
Temperatura de funcionamiento: -10 … 50 ºC
Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
Intensidad secundaria nominal: /5 ó /1A
Clase de aislamiento: Clase E // Clase B (130 ºC) disponible
