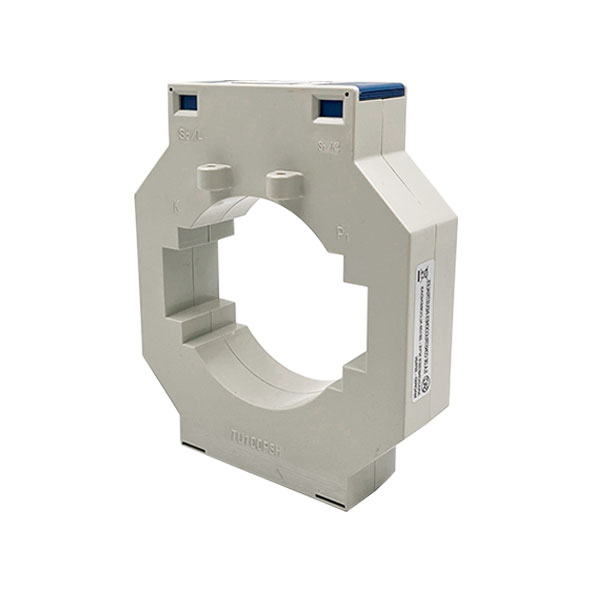

Narrow Profile Transformers TU100PSH
Transformador de corriente TU100PSH para instrumentación de medida. Es un transformador para primario pasante, para cable o pletina. Su envolvente es de plástico y cuenta con perfil estrecho, lo que permite una mejor adaptación en el cuadro por sus reducidas dimensiones.
Out of stock
Technical details
- Connections
- Dimensions
- Technical characteristics
- Technical data
- Relaciones
Modelo/ Barra/ Cable
TU100PSH/ 100×30 ó 80×50/ Ø85
- Primero pasante
- Para cable o pletina
- Envolvente de plástico
- Perfil estrecho
Standards
- IEC 60185
- UNE EN 618691 (IEC 618691)
- UNE EN 618692 (IEC 618692)
- VDE 0414
- IEC60801-3.4
- DIN 57414
- BS 3938
- EN 50081
- EN 50082
- IEC61010
- UL94-V0
Datos técnicos general
- Factor de seguridad: Fs < 5
- Tensión de servicio (máxima): 720 V
- Tensión de ensayo: 3 kV CA (1min)
- Frecuencia: 50-60 hz
- Intensidad térmica nominal de cortocircuito: Ith limitada por las dimensiones del cable o la barra de primario
- Intensidad dinámica nominal: IDyn = 2,5 x Ith
- Sobrecarga continua: ID = 1,2 x IN
- Temperatura de funcionamiento: -10 … 50 ºC
- Precisión: 0,5 – 1 – 3 (0,2s; 0,2 y 0,5s bajo petición)
- Intensidad secundaria nominal: /5 ó /1A
- Clase de aislamiento: Clase E // Clase B (130 ºC) disponible
Detalles de la tabla de relaciones del producto:
