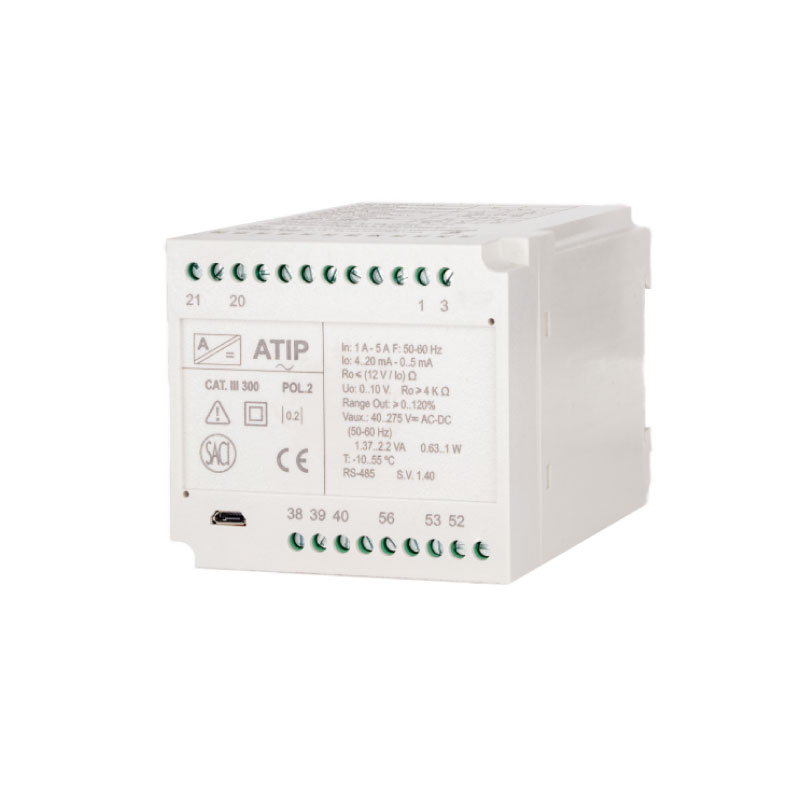

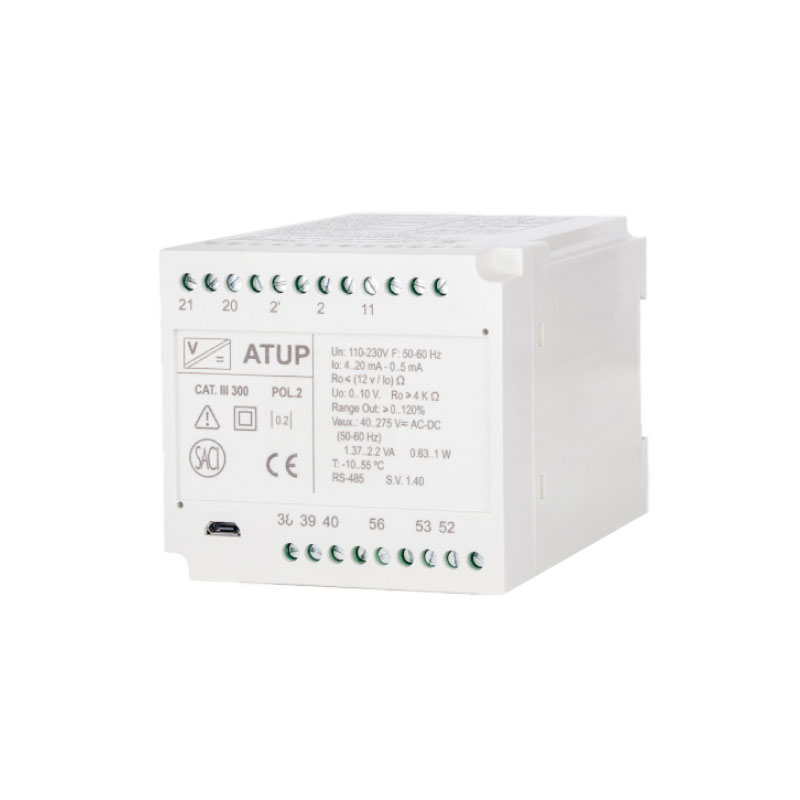

Convertidor de medida ATIP ATUP

El convertidor de medida ATIP ATUP es controlado por un microprocesador de 16 bit. Su configuración se realiza por medio de software. Cuenta con 1 salida analógica y puerto serie USB y RS485. Fuente de alimentación universal 40V a 275 AC/DC.

I have read and accept the privacy policy
I agree to receive personalised commercial communications from saci.es

BASIC DATA PROTECTION INFORMATION: Data controller: SOCIEDAD ANÓNIMA DE CONSTRUCCIONES INDUSTRIALES Purpose of processing: To manage the queries made and to send newsletters, commercial communications and promotions. Legitimisation of the processing: Legitimate interest and consent of the data subject. Retention of data: Data will be kept for as long as there is a mutual interest or for the time necessary to comply with legal obligations. Recipients: Service providers or collaborators. Rights: Right to withdraw consent at any time. Right of access, rectification, portability and deletion of your data and the right to limit or oppose its processing. Contact details for exercising your rights: info@saci.es Additional information: You can consult additional information in our Privacy Policy.

Technical specifications

Software

Technical details

Connections
Curvas de transferencia
Technical characteristics
Technical data

SALIDAS ANALÓGICAS

Configurable por software, inicio, final de escala y sobre rango admitido. En caso de ATUP, punto de inflexión para curva quebrada.
Aislada de entrada de medida, tensión auxiliar y puerto RS485. No del puerto USB

CONFIGURACIÓN

MODBUS ID
Velocidad de transmisión, por defecto, 9600 baudios
Corriente primaria o tensión primaria
Corriente o tensión secundaria
Configuración de la salida analógica

PUERTO SERIE

USB y RS485. Protocolo MODBUS/RTU
RS 485 aislado de la entrada de tensión, tensión auxiliar y salida analógica.
SB aislado de la entrada de tensión y tensión auxiliar. No de la salida analógica. Por USB se puede configurar sin alimentar el equipo.

NORMAS

IEC 60688 Convertidores de medida eléctrica
IEC 61010 Requisitos de seguridad
IEC 61326 Requisitos de compatibilidad electromagnética
UL 94 Inflamabilidad
IEC 60038 Valores normalizados de tensión y corriente

ENTRADA (SECUNDARIO)

ATIP: X/5 y X/1A
ATUP: 230V y 110V. En la entrada de 110V se pueden programar otros valores de secundario, 57, 7V; 63, 5 V; 100V;…
Rango de medida: Hasta 120%

SALIDA ANALÓGICA

Corriente CC : 4..20mA y 0…5mA. Otros valores bajo petición
Tensión CC: 0..10V. Otros valores bajo petición
Impedancia de carga : Ro (kΩ) = 12/Io (mA) Max. para mA / Ro (kΩ) =Vo / 30 mA mín. para V
Límite de saturación: 120%
Valor máx. de tensión en circuito abierto: 16 V
ATIP: Rizado ≤ 3 %
ATUP: Rizado ≤ 0,3 %
Tiempo de respuesta: ≤ 200 ms (0 – 90 % lo)
